Q10500PV-S08 图片 11 / 5

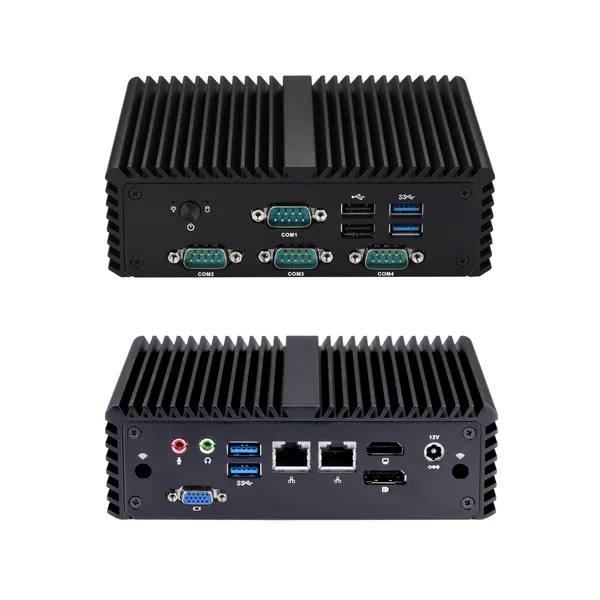

Mini PC Q10500PV S08 Series

型号: Q10500PV-S08

网口总数2
网口速率1G RJ45
串口数4

主要规格

CPU
Gemini Lake / Gemini Lake-R
内存
DDR4 SO-DIMM · 最大 16GB
网口
2
存储
mSATA, SATA

Main Features

  • Intel Gemini Lake Processor
  • Intel Gemini Lake-R Processor
  • 1 × HDMI,1 × Display Port
  • 1 × VGA,4 × RS-232
  • 4 × USB 3.0,2 × USB 2.0,1 × SATA 3.0
  • 1 × M.2,1 × mSATA,1 × Mini PCIe
  • 2 × Realtek Gigabit LAN

Processor System

CPU• Intel Gemini Lake Processor • Intel Gemini Lake-R Processor
CPU TDPBy CPU
Memory1 ×DDR4 SO-DIMM Socket (Up to 16G) Only Supports a Single 1G Memory Chip
ChipsetBy CPU
GraphicsBy CPU
LAN Chipset2 ×Realtek GigabitLAN
AudioRealtek HD Audio
Watch DogYes

Front I/O

Power Button1
LED1 ×Power LED,1 ×HDD LED
USB2 ×USB2.0,2 ×USB3.0
Serial Port4 ×RS-232 -COM3/4 can be set up as RS-485 -Pin 9Factory SettingSupports5V/12V)

Rear I/O

Power1 ×DC Jack
Video Output1 ×HDMI,1 ×Display Port,1 ×VGA
LAN2 ×Realtek Gigabit LAN
USB2 ×USB 3.0
Audio1 ×Mic-in,1 ×Line-out

Storage

Type1 ×2.5-inch HDD/SSD

Expansion

mSATA1 ×Full-length Mini PCIe for SSD
Mini PCIe1 ×Mini PCIe Full-length for 4G, Half-length for Wi-Fi
M.21 ×M.2 for Wi-Fi (E key, Type: 2230)
SIM Card Slot1
AutoStart JumperYes,1 ×3Pin, Pitch 2.0mm
GPIO1,2 ×5Pin, Pitch 2.0mm
VGA0
Clear CMOSJumperYes,1 ×3Pin, Pitch 2.0mm

Power

Power Adapter12V3A
DC Jack5.5mm, 2.5mm

Environmental

Operating Temp0°C~50°C
Non-Operating Temp-20°C~80°C
Humidity10%~90%

Mechanical

MaterialAluminium Alloy
Dimension155 × 127 × 48mm
Weight0.88kg
MountingVESA Mounting Bracket
Packaging Dimension261 × 218 ×75mm
Kensington LockNo
Cooling ModeFanless Design

OS Support

OSWindows 10, Linux

标准包装清单

  • Q10500PV-S08 迷你电脑主机 × 1
  • 电源适配器 × 1
  • 电源线 × 1
  • VESA 挂架 × 1
  • 螺丝包 × 1

* 实际包装内容以出货为准,如有变更恕不另行通知。

订购和规格选型

CPUTDP主频核显缓存订购编码核心/线程规格书
Celeron J4005 10W 2.0GHz ~ 2.7GHz Intel UHD Graphics 600 4M Q10511PV-S08 2 / 2
Celeron N4000 6W 1.1GHz ~ 2.6GHz Intel UHD Graphics 600 4M Q10512PV-S08 2 / 2
Celeron J4105 10W 1.5GHz ~ 2.5GHz Intel UHD Graphics 600 4M Q10521PV-S08 4 / 4
Celeron N4020 6W 1.1GHz ~ 2.8GHz Intel UHD Graphics 600 4M Q10612PV-S08 2 / 2
Celeron J4125 10W 2.0GHz ~ 2.7GHz Intel UHD Graphics 600 4M Q10621PV-S08 4 / 4

暂无文档和驱动下载
