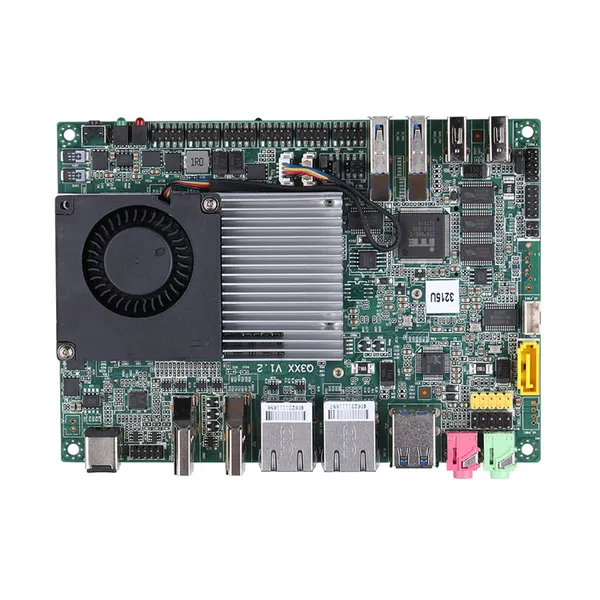

MB3U267-0400 image 11 / 6

เมนบอร์ด MB3U267-0400 Series

Model: MB3U267-0400

Total LAN2
LAN Speed1G RJ45
Serial Ports6

Key Specs

CPU
Haswell / Broadwell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA
Board Size
148x104

Products Using This Board (3)

Q300X-S05

Q300X-S05

ซีรีส์พอร์ตอนุกรมหลายพอร์ต

Q300XV-S05

Q300XV-S05

ซีรีส์พอร์ตอนุกรมหลายพอร์ต

Q300S-S05

Q300S-S05

ซีรีส์พื้นฐาน

Q2955UG2-PQ4005UG2-PQ4200UG2-PQ4500UG2-PQ4010YG2-PQ4200YG2-PQ3205UG2-PQ3215UG2-PQ3805UG2-PQ5005UG2-PQ5200UG2-PQ5500UG2-PIntelHaswellBroadwellCeleronPentiumCore i3Core i5Core i72955U2980U3556U3558U4005U4010U4025U4030U4100U4120U4010Y4020Y4030Y4200Y4202Y4210Y4220Y4300Y4302Y4200U4210U4300U4310U4258U4278U4288U4308U4500U4510U4550U4600U4650U4610Y3205U3215U3805U3825U5005U5010U5015U5020U5200U5300U5250U5500U5600U

Main Features

  • Intel 4 th Haswell –U/Y Processor
  • Intel 5 th Broadwell-U Processor
  • 2 × HDMI,1 × VGA (Header)
  • 6 × RS-232, 1 × RS-485
  • 4 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 1 × mSATA
  • 2 × Intel I211-AT/I210-AT Gigabit LAN

ระบบโปรเซสเซอร์

CPU• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
ชิปเซ็ตBy CPU
ขนาด148 × 104mm
จำนวนคอร์By CPU
ความเร็วสูงสุดBy CPU
แคช L2By CPU
BIOSUEFI

หน่วยความจำ

เทคโนโลยีDDR3L 1333/1600MHz SDRAM
สูงสุด8GB
ซ็อกเก็ต1 × SO-DIMM

กราฟิก

คอนโทรลเลอร์By CPU
VRAMShared Memory
VGA1 (Header)
HDMI2 (Support HDMI 1.4a)
หลายจอแสดงผลYes

อีเทอร์เน็ต

อินเทอร์เฟซ10/100/1000Mbps
คอนโทรลเลอร์2 × Intel I211-AT/I210-AT Gigabit LAN
ขั้วต่อ2 × RJ-45

เสียง

คอนโทรลเลอร์Realtek HD Audio

I/O ด้านหน้า

ปุ่มเปิด/ปิด1
LED1 × Power LED, 1 × HDD LED
USB2 × USB 3.0, 2 × USB 2.0

I/O ด้านหลัง

USB2 × USB 3.0
เสียง2 (Mic-in, Line-out)
DC-IN1
HDMI2
อีเทอร์เน็ต2

ที่จัดเก็บข้อมูล

อัตราการถ่ายโอนข้อมูลสูงสุดSATA 3.0 (6.0Gb/S)

การขยาย

mSATA1 × Full-length Mini PCIe for SSD
Mini-PCIe1 × Mini PCIe,Half-length Mini PCIe for Wi-Fi by Default, Full-length Mini PCIe for 4G

ขั้วต่อภายใน

หัวต่อ VGA1, 2 × 5Pin, Pitch 2.0mm
พอร์ตอนุกรม6, 2 × 5Pin, Pitch 2.0mm
RS-4851, COM2 Supports RS-485
SATA1 × SATA 3.0 (6.0Gb/S), 1, Only for Core i5/i7 (Option)
ขั้วต่อไฟ SATA1,1 × 4Pin, Pitch PH2.0mm
ช่องซิม1
จัมเปอร์ AutoStartYes, 1 × 3Pin, Pitch 2.54mm
หัวต่อ GPIO1, 2 × 5Pin, Pitch 2.0mm
หัวต่อ USB 2.02, 2 × 5Pin, Pitch 2.54mm
หัวต่อแผงด้านหน้า1, 2 × 5Pin, Pitch 2.0mm
หัวต่อลำโพง1, 2 × 5Pin, Pitch 2.54mm
หัวต่อไฟฟ้า1, 1 × 2Pin, Pitch 2.5mm (Option)

ตัวตั้งเวลาวอทช์ด็อก

เอาต์พุตFrom Super I/O to Drag RESETCON#
ช่วงเวลา256 egments,0,1,2,3,,,255 sec/min

พลังงาน

กำลังไฟเข้า12V DC in, 5.5mm/2.5mm

สภาพแวดล้อม

อุณหภูมิการทำงาน0-50℃

อุปกรณ์เสริม

อุปกรณ์เสริมCable for HDD, Cable for Serial Port

รองรับระบบปฏิบัติการ

ระบบปฏิบัติการWindows 7, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 6
  • VGA Extension Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q2955UG2-P Haswell Celeron 2955U 2 / 2 1.4GHz 2M Intel HD Graphics 15W
Q4005UG2-P Haswell Core i3 4005U 2 / 4 1.7GHz 3M Intel HD 4400 15W
Q4200UG2-P Haswell Core i5 4200U 2 / 4 1.6GHz ~ 2.6GHz 3M Intel HD 4400 15W
Q4500UG2-P Haswell Core i7 4500U 2 / 4 1.8GHz ~ 3.0GHz 4M Intel HD 4400 15W
Q4010YG2-P Haswell Core i3 4010Y 2 / 4 1.3GHz 3M Intel HD 4200 11.5W
Q4200YG2-P Haswell Core i5 4200Y 2 / 4 1.4GHz ~ 1.9GHz 3M Intel HD 4200 11.5W
Q4258UG2-P Haswell Core i5 4258U 2 / 4 2.4GHz ~ 2.9GHz 3M Intel I ris Graphics 5100 28W
Q3205UG2-P Broadwell Celeron 3205U 2 / 2 1.5GHz 2M Intel HD Graphics 15W
Q3215UG2-P Broadwell Celeron 3215U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q3805UG2-P Broadwell Pentium 3805U 2 / 2 1.9GHz 2M Intel HD Graphics 15W
Q5005UG2-P Broadwell Core i3 5005U 2 / 4 2.0GHz 3M Intel HD 5500 15W
Q5200UG2-P Broadwell Core i5 5200U 2 / 4 2.2GHz ~ 2.7GHz 3M Intel HD 5500 15W
Q5500UG2-P Broadwell Core i7 5500U 2 / 4 2.4GHz ~ 3.0GHz 4M Intel HD 5500 15W
