Qotom

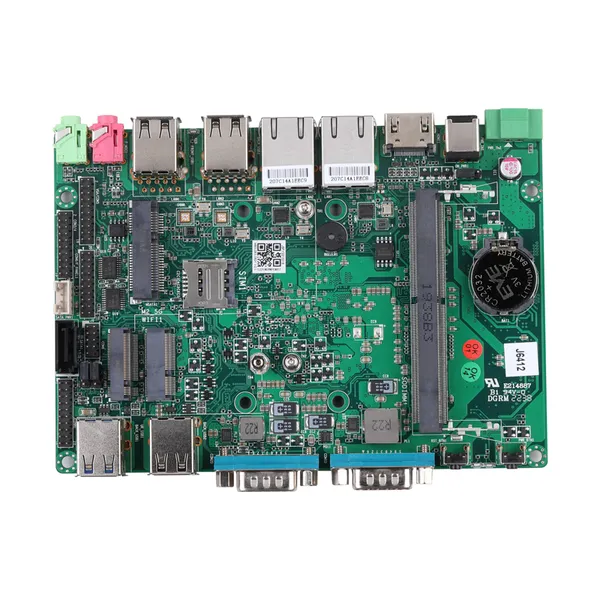

MB3J263-0800 image 11 / 6

Материнская плата MB3J263-0800 Series

Model: MB3J263-0800

Total LAN2
LAN Speed1G RJ45
Serial Ports6

Key Specs

CPU
Elkhart Lake
Memory
DDR4 SO-DIMM · Max 32GB
LAN
2
Storage
mSATA, SATA
Board Size
148x104

Products Using This Board (7)

Q10800XV-S04

Q10800XV-S04

Серия с несколькими COM-портами

Q10800XPV-S04

Q10800XPV-S04

Серия с несколькими COM-портами

Q10800XPG-S04

Q10800XPG-S04

Серия с несколькими COM-портами

Q10800XPGV-S04

Q10800XPGV-S04

Серия с несколькими COM-портами

Q10800XP-S04

Q10800XP-S04

Серия с несколькими COM-портами

Q10800X-S04

Q10800X-S04

Серия с несколькими COM-портами

Q10800C-S04

Q10800C-S04

Базовая серия

MB3J263-0811MB3J263-0821MB3J163-0821IntelElkhart LakePentiumCeleronATOMN6210N6211J6412J6413J6415J6426

Main Features

  • Intel Elkhart Lake Processor
  • 1 × HDMI,1 × VGA (Header)
  • 2 × USB 3.0, 6 × USB 2.0
  • 2 × M.2, 1 × mSATA, 1 × SATA 3.0
  • 6 × RS-232, 2 × PS/2
  • 2 × Realtek Gigabit LAN

Процессорная система

CPUIntel Elkhart Lake Processor
ЧипсетBy CPU
Размеры148× 104mm
Количество ядерBy CPU
СкоростьBy CPU
Кэш L2By CPU
BIOSUEFI

Память

ТехнологияDDR4 2133/2400MHz SDRAM
Макс.32GB
Сокет1× SO-DIMM

Графика

КонтроллерBy CPU
VRAMShared Memory
VGA1 (Header)
HDMI1 (Support HDMI 1.4a)
МультидисплейYes

Ethernet

Интерфейс10/100/1000Mbps
Контроллер2× Realtek Gigabit LAN
Разъем2× RJ-45

Аудио

КонтроллерRealtek HD Audio

Передний ввод/вывод

Кнопка питания1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB4× USB 2.0
USB2 × USB 3.0, 2 × USB 2.0
Последовательный порт2 × RS-232
DC-IN1
Phoenix 2Pin1, 1× 2Pin, Pitch 3.5mm
HDMI1
Ethernet2
Аудио2 (Mic-in, Line-out)

Накопители

Макс. скорость передачи данныхSATA 3.0 (6.0Gb/S)

Расширение

mSATA1 × Full-length Mini PCIe for SSD
M.21× M.2 for 4G/5G (B key, Type: 3042/3052), 5G Defaults to PCIe Mode, USB 3.0 Mode Requires Customization
M.21× M.2 for Wi-Fi (E key, Type: 2230)

Внутренний разъем

Колодка VGA1, 2 × 5Pin, Pitch 2.0mm
Последовательный порт4, 2 × 5Pin, Pitch 2.0mm
RS-485COM1/2 can be set up as RS-485
PS/21, 2 × 5Pin, Pitch 2.0mm
SATA1, SATA 3.0 (6.0Gb/S)
Разъем питания SATA1, 1 × 4Pin, Pitch PH2.0mm
Слот SIM1
Перемычка автозапускаYes, 1 × 3Pin, Pitch 2.54mm
Перемычка сброса CMOSYes, 1 × 3Pin, Pitch 2.54mm
Разъем GPIO1, 2 × 5Pin, Pitch 2.0mm
Выбор питания GPIOYes, 1 × 3Pin, Pitch 2.54mm
Разъем передней панели1, 2 × 5Pin, Pitch 2.0mm
Колодка питания1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

Сторожевой таймер

ВыходFrom Super I/O to Drag RESETCON#
Интервал256 Segments,0,1,2,3,,,255 sec/min

Питание

Вход питания12V DC in, 5.5mm/2.5mm

Условия эксплуатации

Рабочая температура0-50℃

Аксессуары

АксессуарыCable for HDD, Cable for Serial Port

Поддержка ОС

ОСUEFI Windows 10, UEFI Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 4
  • VGA Extension Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB3J263-0811 Elkhart Lake Celeron N6210 2 / 2 1.20Ghz ~ 2.6Ghz 1.5M Intel UHD Graphics 6.5W
MB3J263-0821 Elkhart Lake Celeron J6412 4 / 4 2.00Ghz ~ 2.60Ghz 1.5M Intel UHD Graphics 10W
