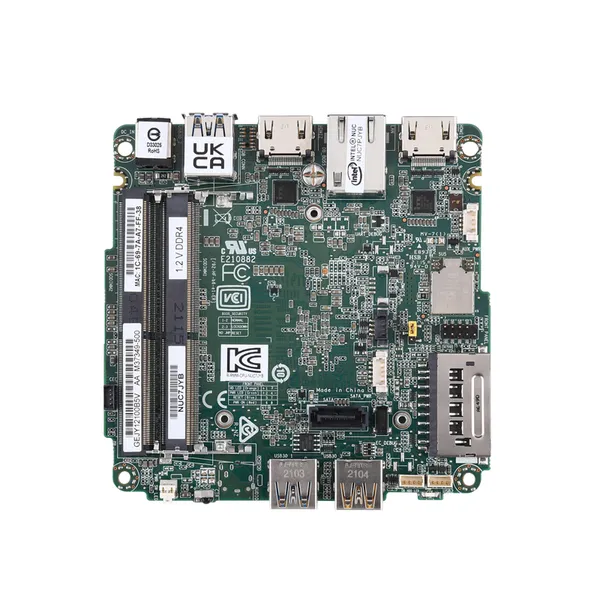

NUC7JYB image 11 / 6

Płyta główna NUC7JYB Series

Model: NUC7JYB

Total LAN1
LAN Speed1G RJ45

Key Specs

CPU
Gemini Lake / Gemini Lake-R
Memory
DDR4 SO-DIMM · Max 16GB
LAN
1
Storage
SATA
Board Size
120x120

Main Features

  • Intel Pentium J5005 Gemini Lake Processor
  • Intel UHD Graphics 605
  • 2 × HDMI
  • 4 × USB 3.0
  • 1 × SATA
  • 1 × Realtek Gigabit LAN

System procesora

CPUIntel Gemini Lake Processor Default Pentium J5005 Processor, 1 0 W
ChipsetBy CPU
Wymiary101.6 × 101.6mm
Liczba rdzeni4
Maks. prędkość1.5GHz, up to 2.8GHz
Pamięć L24M
BIOSUEFI

Pamięć

TechnologiaDDR4 2133/2400MHz SDRAM Only Supports a Single 1G Memory Chip
Maks.16GB
Gniazdo (Socket)2 × SO-DIMMs

Grafika

KontrolerIntel UHD Graphics 605
HDMI2 × HDMI 2.0a
Wiele wyświetlaczyY es

Ethernet

Interfejs10/100/1000Mbps
Kontroler1 × Realtek Gigabit LAN
Złącze1 × RJ-45

Audio

KontrolerN o

Przednie I/O

Przycisk zasilania1
LED1 × Power LED, 1 × HDD LED
USB2 × USB 3.0
IRConsumer Infrared (CIR) sensor

Tylne I/O

USB2 × USB 3.0
DC-IN1
Wyświetlacz2 × HDMI
Ethernet1

Boczne I/O

Karta SDXC1 × SDXC card reader slot

Pamięć masowa

Maks. szybkość transferu danychSATA 3.0 (6.0Gb/S)

Złącze wewnętrzne

Wi-FiIntel Wireless-AC 9462-D2W wireless LAN module
SATA1, SATA 3.0 (6.0Gb/S)
Złącze zasilania SATA1, 1 × 4Pin, Pitch 1.25mm
Zworka Clear CMOSYes, 1 × 3Pin, Pitch 1.25mm
Złącze USB 2.0 (header)1, 1 × 4Pin, Pitch 1.25mm
Header panelu przedniego1, 2 × 5Pin, Pitch 1.25mm
Złącze wentylatora CPU1, 1 × 4Pin, Pitch 1.25mm

Zasilanie

Zasilanie wejściowe12V/19V DC in, 5.5mm/2.5mm

Środowiskowy

Temperatura pracy0-50℃

Akcesoria

AkcesoriaCable for HDD,Fan module

Obsługa systemów operacyjnych

System operacyjnyWindows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
NUC7JYB CurrentGemini Lake Pentium J5005 4 / 4 1.5GHz ~ 2.8GHz 4M Intel UHD Graphics 605 10W
