마더보드 MB4U86R-0600-D3 시리즈

Name: 마더보드 MB4U86R-0600-D3 시리즈
Brand: Qotom
SKU: MB4U86R-0600-D3

Model: MB4U86R-0600-D3

Total LAN8

LAN Speed1G RJ45

Serial Ports1

Key Specs

CPU: Skylake / Kaby Lake / Kaby Lake-R
Memory: DDR3L SO-DIMM · Max 8GB
LAN: 8
Storage: mSATA, SATA
Board Size: 165x115

Products Using This Board (9)

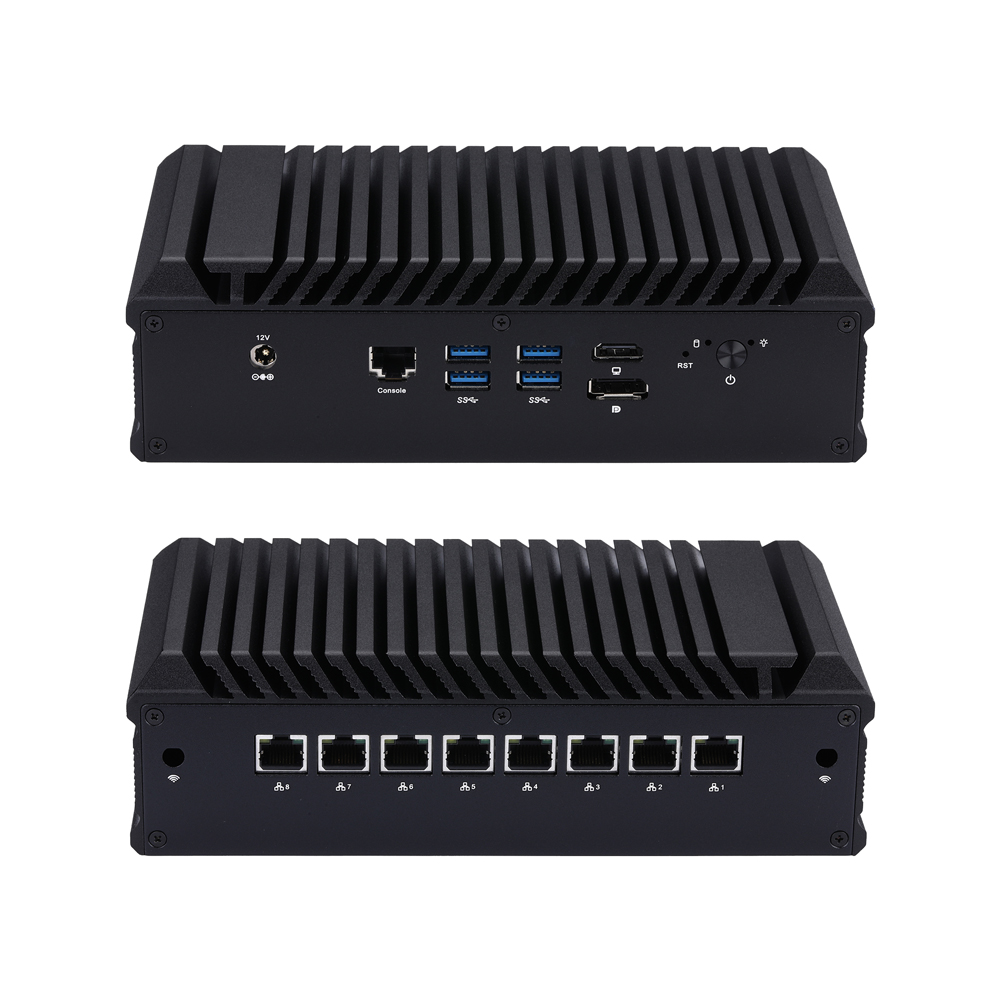

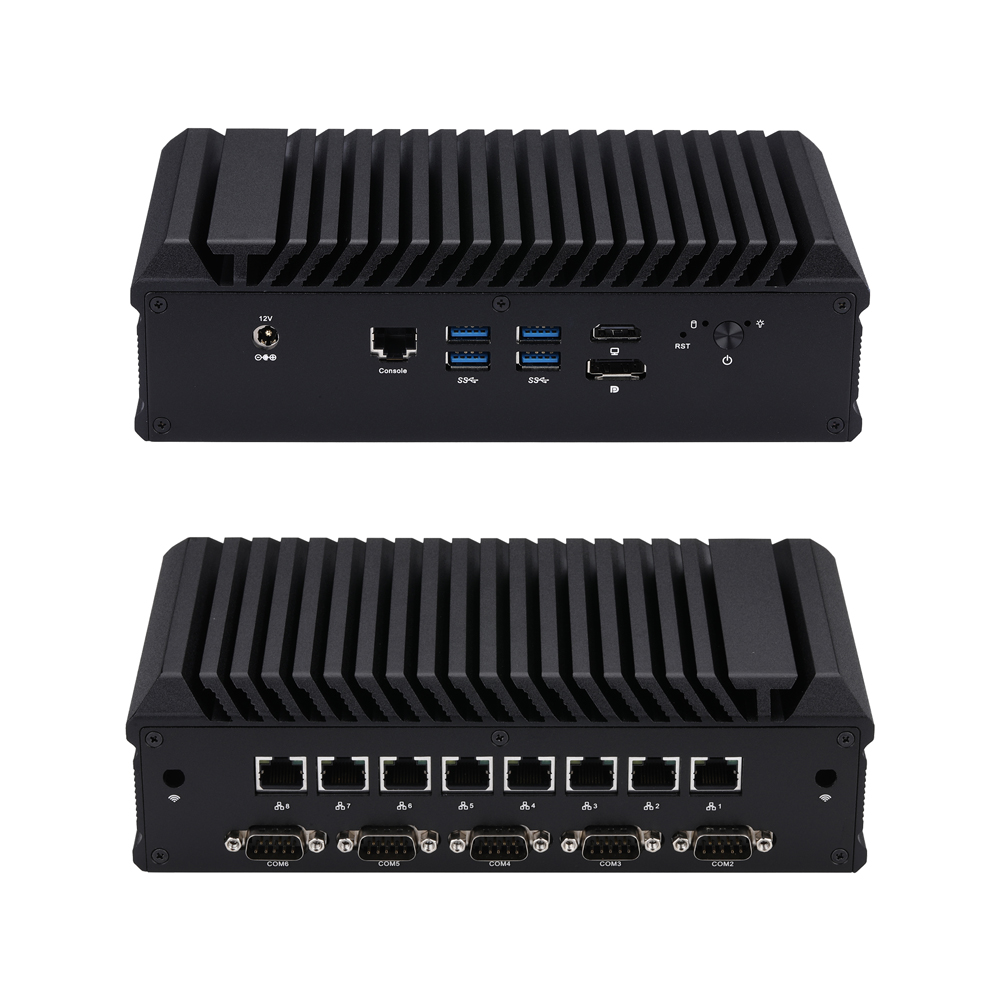

Q30600GER3X-S20

멀티 LAN 시리즈

Q30600GER3-S20

멀티 LAN 시리즈

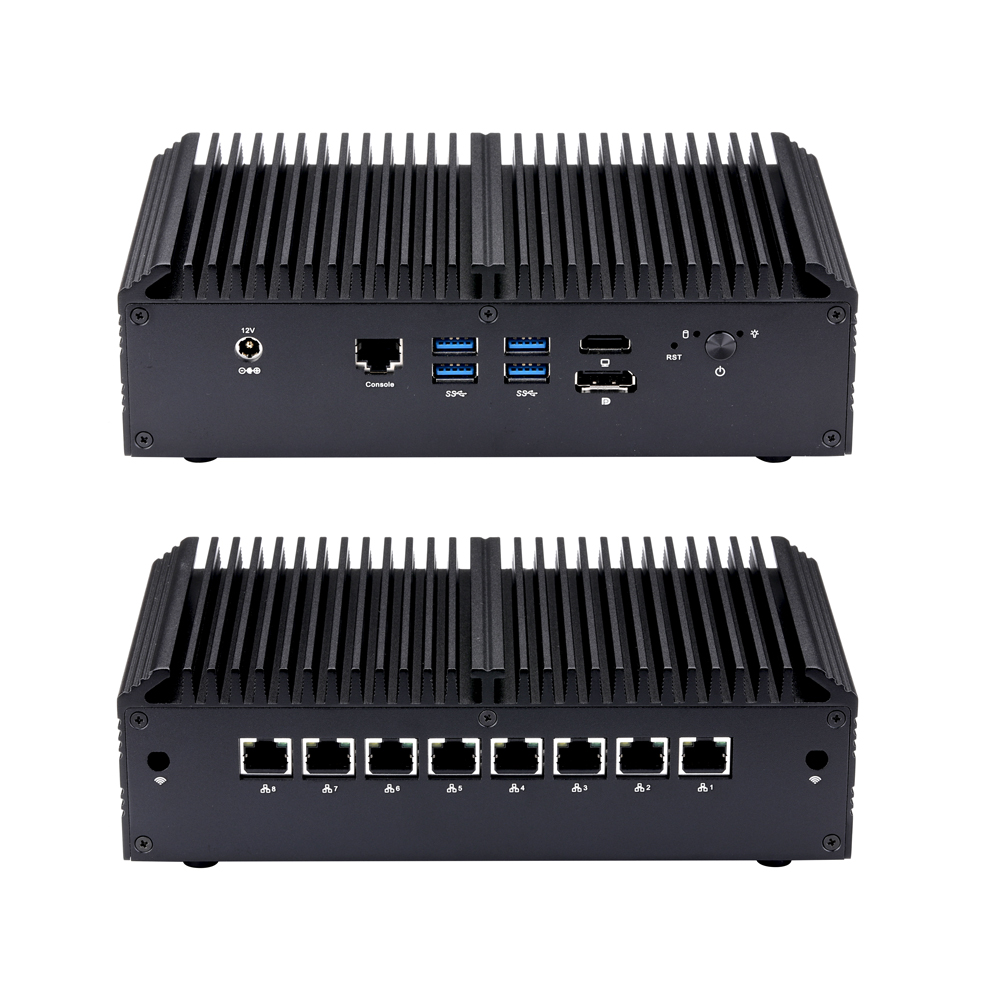

Q30600GER3-S10

멀티 LAN 시리즈

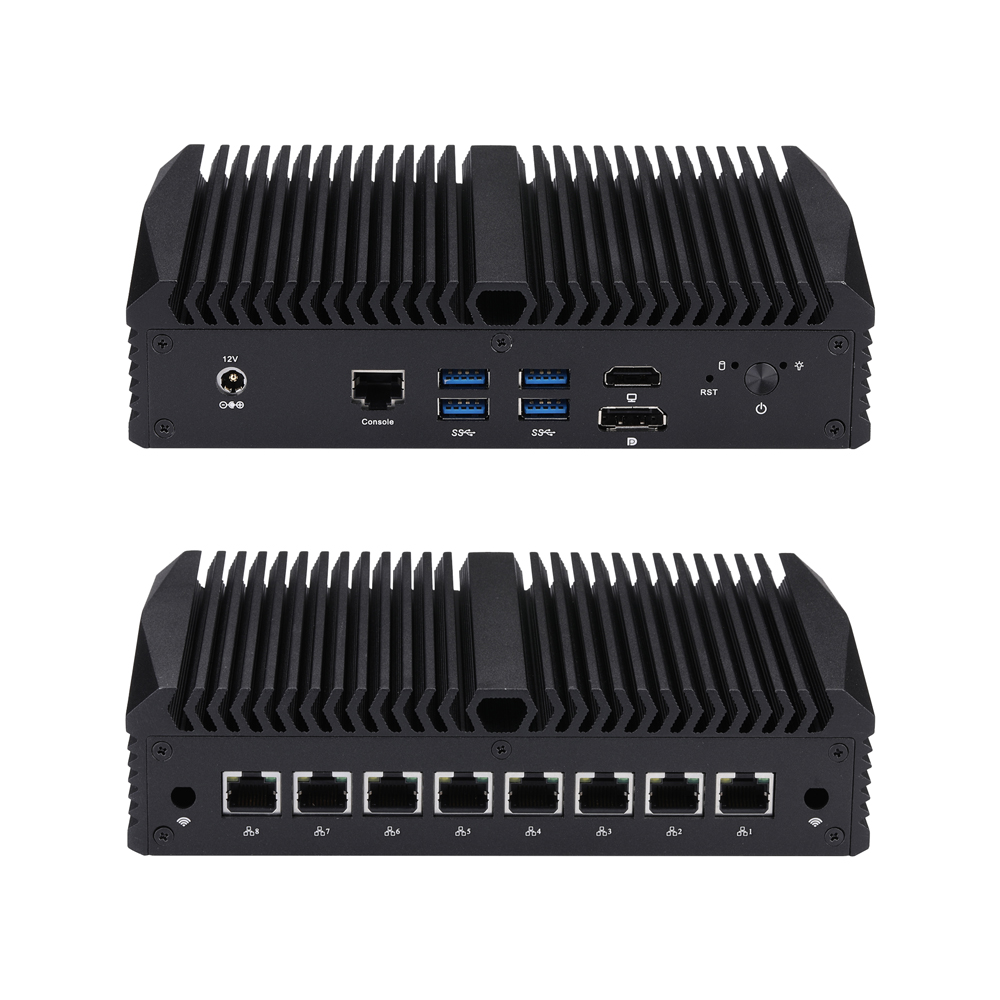

Q30600GER3-S13

멀티 LAN 시리즈

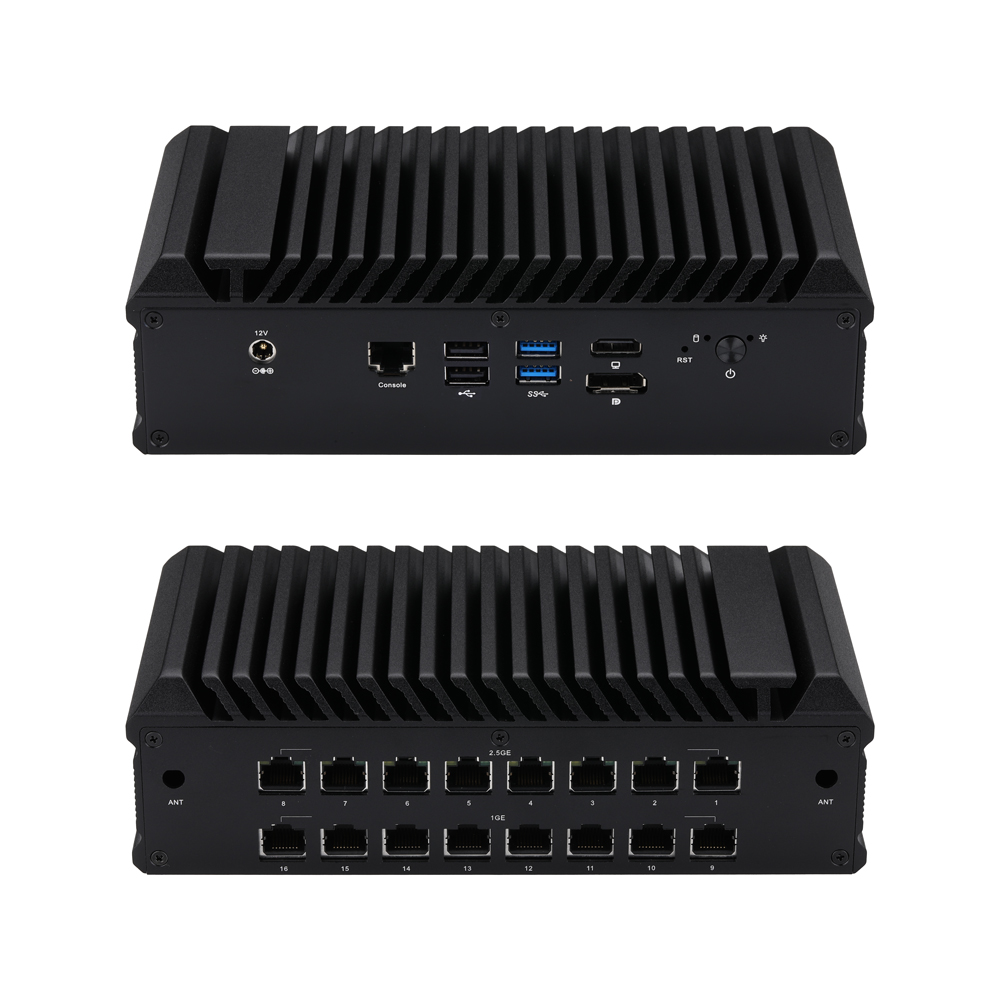

Q30600GPR3-S20

멀티 LAN 시리즈

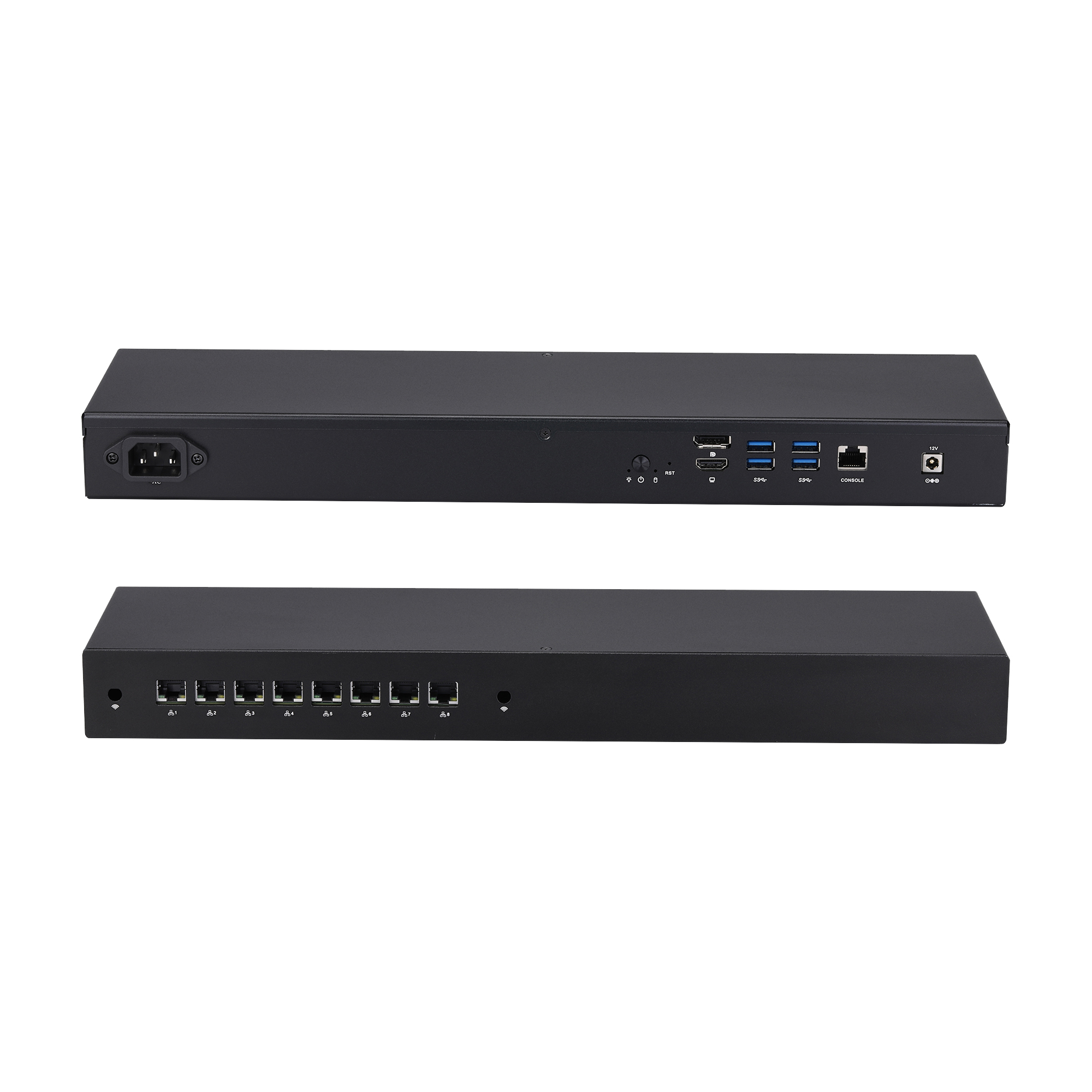

Q30600GER3-1U07

멀티 LAN 시리즈

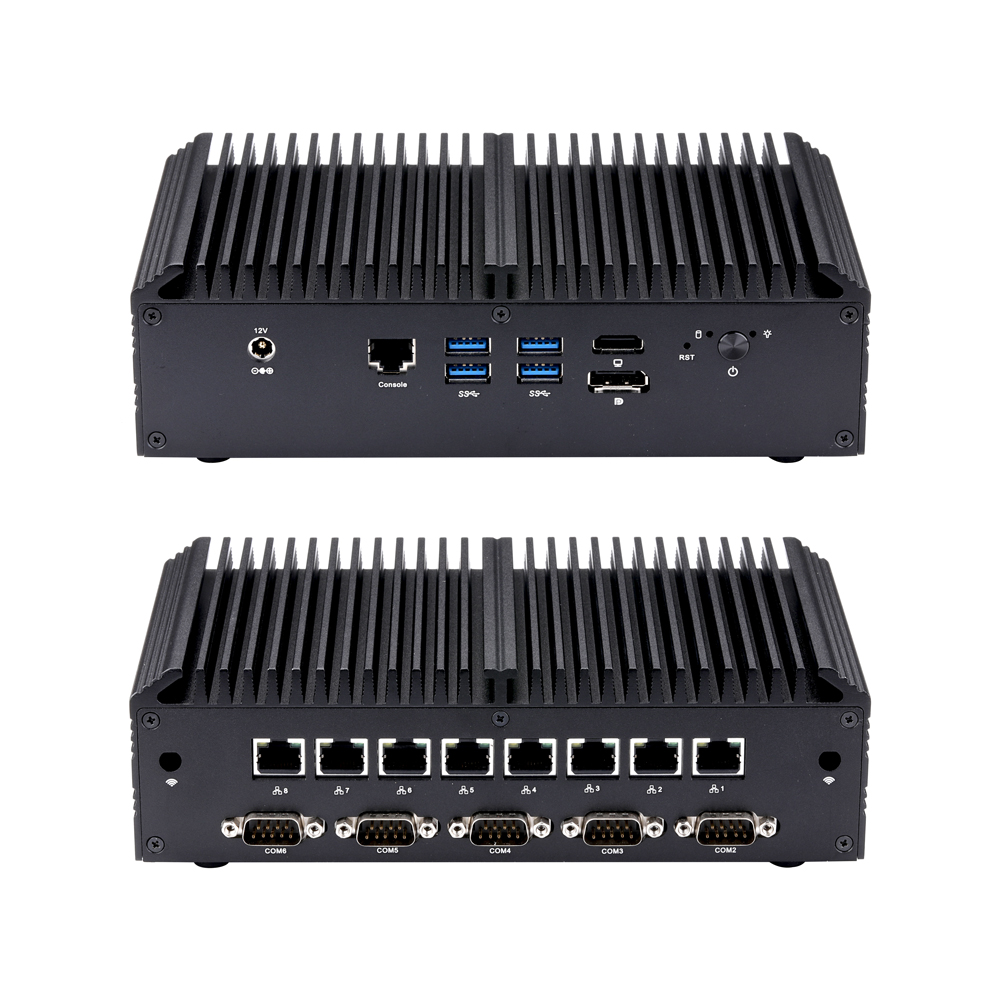

Q30600GER3X-S10

멀티 LAN 시리즈

Q30600GER3-S23

멀티 LAN 시리즈

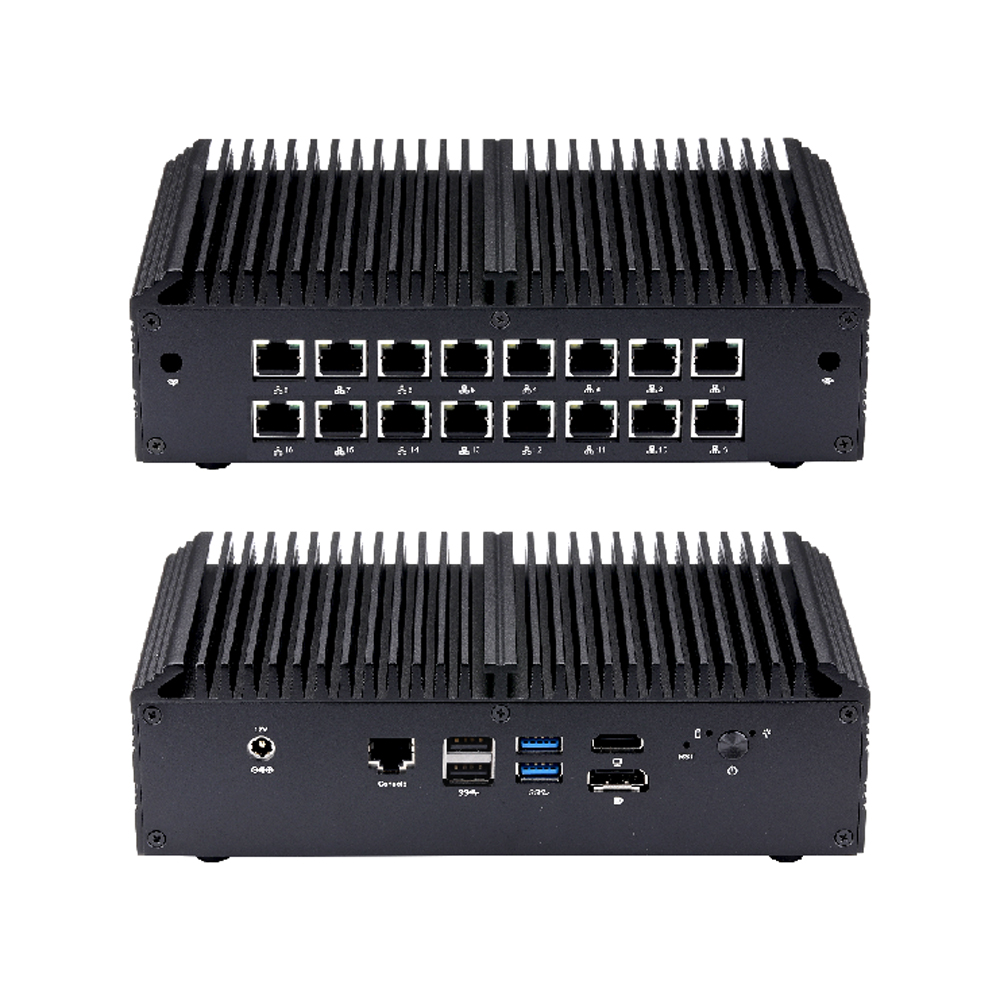

Q30600GPR3-S10

멀티 LAN 시리즈

Main Features

Intel 6 th Skylake-U Processor
Intel 7 th Kabylake-U Processor
Intel 8 th Kabylake-R-U Processor
1 × Display Port, 1 × HDMI, 1 × VGA (Option)
4 × USB 3.0, 1 × SATA 3.0, 6 × RS-232
1 × M.2, 1 × mSATA,1 × Mini-PCIe
8 × Realtek Gigabit LAN

CPU	• Intel6thSkylake-U Processor • Intel7thKabylake-U Processor • Intel8thKabylake-R-U Processor
칩셋	By CPU
크기	165 × 115mm
코어 수	By CPU
최대 속도	By CPU
L2 캐시	By CPU
BIOS	UEFI

기술	DDR3L 1333/1600MHz SDRAM
최대	32GB
소켓	1 × SO-DIMM

컨트롤러	By CPU
VRAM	Shared Memory
디스플레이	1 × Display Port 1 × HDMI 1 × VGA(Header)
멀티 디스플레이	Yes

인터페이스	10/100/1000Mbps
컨트롤러	8 × Realtek Gigabit LAN
커넥터	8 × RJ-45

전원 버튼	1 × Power Button, 1 × Reset Button
LED	1 × Power LED, 1 × HDD LED
USB	4 × USB 3.0,2 × USB 2.0(Option)
시리얼 포트	6, 2 × 5Pin, Pitch 2.0mm, COM3/4 Support 5V/12V (Option)
시리얼 포트	1 × RS-232 (RJ-45)
VGA 헤더	1, 2 × 5Pin, Pitch 2.0mm (Option)
RS-485	COM3/4 can be set up as RS-485 (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
SATA 전원 커넥터	1, 1 × 4Pin, Pitch PH2.0mm
SIM 슬롯	1
자동 시작 점퍼	Yes, 1 × 3Pin, Pitch 2.54mm
CMOS 클리어 점퍼	Yes, 1 × 3Pin, Pitch 2.0mm
GPIO 헤더	1, 2 × 5Pin, Pitch 2.0mm
USB 2.0 헤더	2, 2 × 5Pin, Pitch 2.0mm
전면 패널 헤더	1, 2 × 5Pin, Pitch 2.54mm
전원 헤더	1, Phoenix 1 × 2Pin, Pitch 3.5mm (Option)
디스플레이	1 × Display Port,1 × HDMI
DC-IN	1
출력	From Super I/O to Drag RESETCON#
간격	256 Segments,0,1,2,3,,,255 sec/min
이더넷	8

미니 PC 시리즈

마더보드 시리즈

NAS 스토리지 시리즈

OPS 시리즈

패널 PC 시리즈

액세서리

마더보드 MB4U86R-0600-D3 시리즈

Key Specs

Products Using This Board (9)

Main Features

프로세서 시스템

메모리

그래픽

이더넷

오디오

전면 I/O

스토리지

확장

전원

OS 지원

Package Contents

Order & Specification Selection

mSATA	1 × Full-length Mini PCIe for SSD
M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe	1 × Mini PCIe, Full-lengthMini PCIefor 4G by Default Half-length Mini PCIe for Wi-Fi(Only for USB Device,Option)

OS	Windows 10, Linux Windows 7 (Only for 6th Gen Skylake)
액세서리	Cable for HDD

TDP	CPU	主频	核显	缓存	旧型号	订购编码	核心/线程
15W	Celeron 3855U	1.6GHz	Intel HD 510	2M	MB4U86R-0611	D3-0600 D3	2 / 2
15W	Celeron 3955U	2.0GHz	Intel HD 510	2M	MB4U86R-0612	D3-0600 D3	2 / 2
15W	Core i3 6100U	2.3GHz	Intel HD 520	3M	MB4U86R-0631	D3-0600 D3	2 / 4
15W	Core i5 6200U	2.3GHz ~ 2.8GHz	Intel HD 520	3M	MB4U86R-0651	D3-0600 D3	2 / 4
15W	Core i7 6500U	2.5GHz ~ 3.1GHz	Intel HD 520	4M	MB4U86R-0671	D3-0600 D3	2 / 4
15W	Celeron 3865U	1.8GHz	Intel HD 610	2M	MB4U86R-0711	D3-0600 D3	2 / 2
15W	Celeron 3965U	2.2GHz	Intel HD 610	2M	MB4U86R-0712	D3-0600 D3	2 / 2
15W	Core i3 7100U	2.4GHz	Intel HD 620	3M	MB4U86R-0731	D3-0600 D3	2 / 4
15W	Core i5 7200U	2.5GHz ~ 3.1GHz	Intel HD 620	3M	-	MB4U86R-0751D3	2 / 4
15W	Core i7 7500U	2.7GHz ~ 3.5GHz	Intel HD 620	4M	MB4U86R-0771	D3-0600 D3	2 / 4
15W	Celeron 3867U	1.8GHz	Intel HD 610	2M	-	MB4U86R-0811D3	2 / 2
15W	Pentium 4417U	2.3GHz	Intel HD 610	2M	-	MB4U86R-0821D3	2 / 2
15W	Core i3 8130U	2.0GHz ~ 3.40GHz	Intel UHD 620	4M	-	MB4U86R-0831D3	2 / 4
15W	Core i5 8250U	1.6GHz ~ 3.4GHz	Intel UHD 620	6M	-	MB4U86R-0851D3	4 / 8
15W	Core i7 8550U	1.8GHz ~ 4.0GHz	Intel UHD 620	8M	-	MB4U86R-0871D3	4 / 8

입력 전원	12V DC in, 5.5mm/2.5mm
작동 온도	0-50℃
