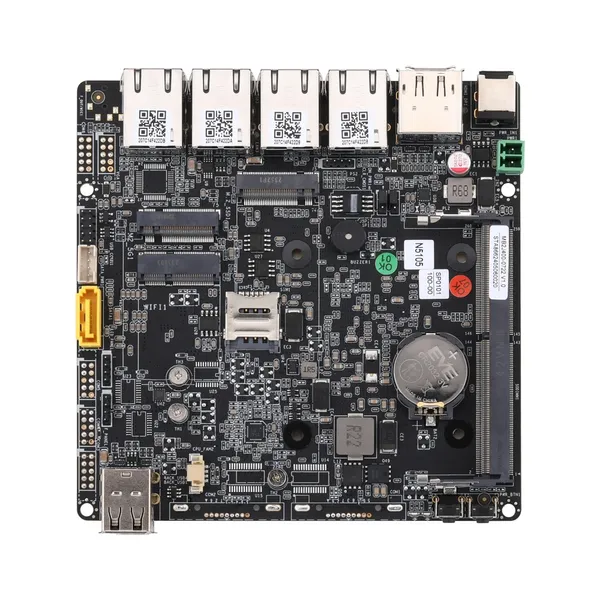

Carte mère série MB2J400-0700

Model: MB2J400-0700

Total LAN4
LAN Speed1G RJ45

Key Specs

CPU
Jasper Lake
Memory
DDR4 SO-DIMM · Max 32GB
LAN
4
Storage
M.2 Mkey, SATA
Board Size
120x120

Products Using This Board (1)

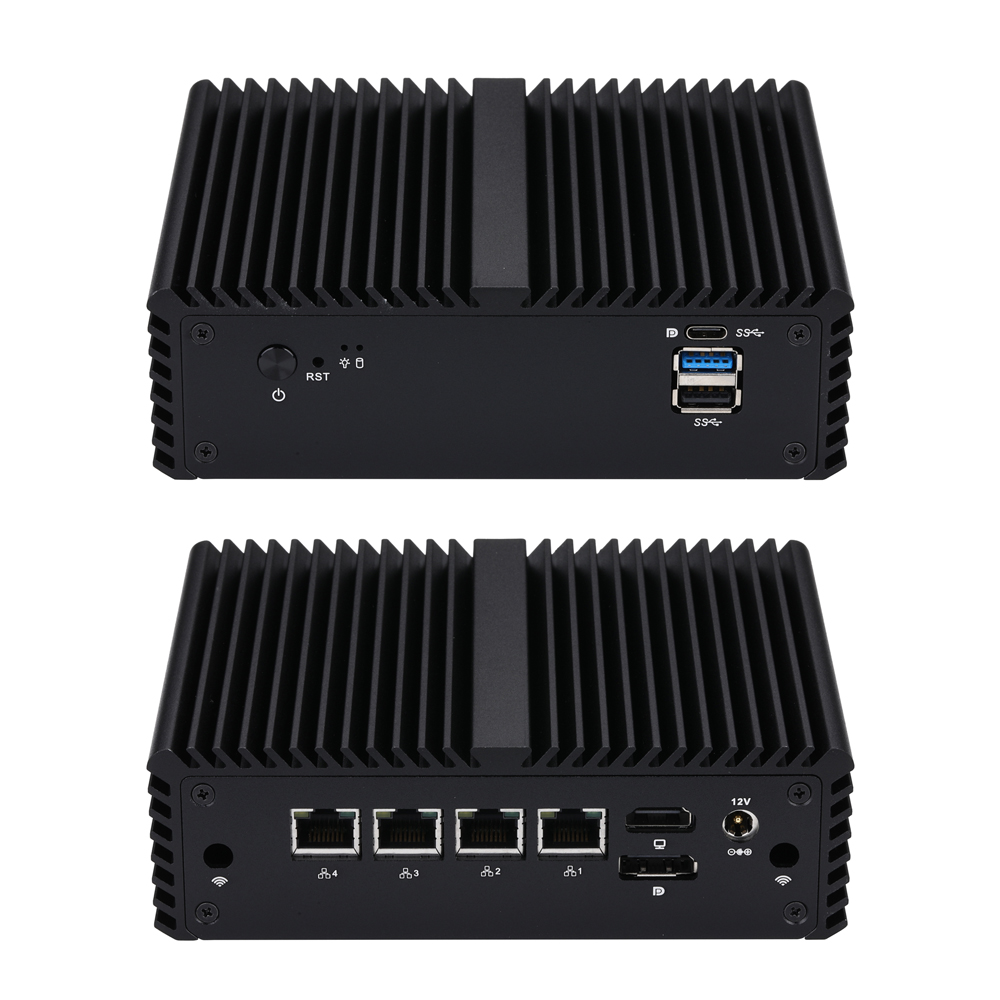

Q10700G4-S08

Q10700G4-S08

Série Multi-LAN

MB2J400-0711MB2J400-0712MB2J400-0721MB2J400-0722MB2J400-0723MB2J400-0731MB2J400-0732IntelJasper LakePentiumCeleronATOMN5095N5100N5105N4505N4500N6000N6005

Main Features

  • Intel Jasper Lake Processor
  • 1 × HDMI,1 × Display Port, 1 × VGA (Header)
  • 1 × USB 3.0, 5 × USB 2.0, 1 × Type C
  • 3 × M.2, 1 × SATA 3.0
  • 4 × Realtek Gigabit LAN

Processeur

CPUIntel Jasper Lake Processor
ChipsetBy CPU
Dimensions120 × 120mm
Nombre de cœursBy CPU
VitesseBy CPU
Cache L2By CPU
BIOSUEFI

Mémoire

TechnologieDDR4 2666MHz SDRAM
Max.32GB
Socket1 × SO-DIMM

Graphiques

ContrôleurBy CPU
VRAMShared Memory
Port d'affichage1 × Display Port
HDMI1 (Support HDMI 1.4a)
Multi-affichageYes

Ethernet

Interface100/1000Mbps
Contrôleur4 × Realtek Gigabit LAN
Connecteur4 × RJ-45

Audio

ContrôleurN o

E/S avant

Bouton d'alimentation1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB1 × USB 3.0, 1 × USB 2.0
DC-IN1
Affichage1 × HDMI, 1 × Display Port
Ethernet4
Type C1, USB 3.0 and Display Port

Stockage

Débit de transfert max.SATA 3.0 (6.0Gb/S)

Extensions

M.21 × M.2 for SSD (M key, Type:2280,PCIe 3.0 × 1)
M.21 × M.2 for 4G/5G (B key, Type: 3042/3052)
M.21 × M.2 for Wi-Fi (E key, Type: 2230)

Connecteur interne

PS/22, 1 × 4Pin, Pitch 2.0mm
SATA1, SATA 3.0 (6.0Gb/S)
Connecteur d'alimentation SATA1, 1 × 4Pin, Pitch PH2.0mm
Emplacement SIM1
Jumper AutoStartYes, 1 × 3Pin, Pitch 2.0mm
Jumper effacement CMOSYes, 1 × 3Pin, Pitch 2.0mm
Embase USB 2.02, 2 × 5Pin, Pitch 2.0mm
Connecteur panneau avant2, 1 × 4Pin, Pitch 2.0mm
Embase d'alimentation1, Phoenix 1 × 2Pin, Pitch 3.5mm (Option)
Connecteur ventilateur CPU1, 1 × 4Pin, Pitch PH 1.25mm
Connecteur ventilateur système1, 1 × 4Pin, Pitch PH 1.25mm

Timer chien de garde

SortieFrom Super I/O to Drag RESETCON#
Intervalle256 Segments,0,1,2,3,,,255 sec/min

Alimentation

Alimentation d'entrée12V DC in, 5.5mm/2.5mm

Environnement

Température de fonctionnement0-50℃

Accessoires

AccessoiresCable for HDD

Support OS

Système d'exploitationUEFI Windows 10, UEFI Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB2J400-0711 Jasper Lake Celeron N4500 2 / 2 1.1GHz ~ 2.8GHz 4M Intel UHD Graphics 6W
MB2J400-0712 Jasper Lake Celeron N4505 2 / 2 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 10W
MB2J400-0721 Jasper Lake Celeron N5100 4 / 4 1.1GHz ~ 2.8GHz 4M Intel UHD Graphics 6W
MB2J400-0722 Jasper Lake Celeron N5105 4 / 4 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 10W
MB2J400-0723 Jasper Lake Celeron N5095 4 / 4 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 15W
MB2J400-0731 Jasper Lake Pentium N6000 4 / 4 1.1GHz ~ 3.0GHz 4M Intel UHD Graphics 6W
MB2J400-0732 Jasper Lake Pentium N6005 4 / 4 2.0GHz ~ 3.3GHz 4M Intel UHD Graphics 10W
