Qotom

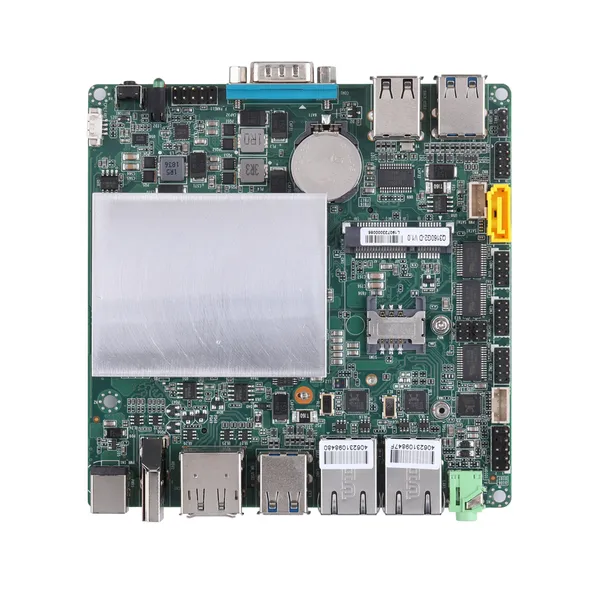

MB2J249-0300 image 11 / 8

Μητρική MB2J249-0300 Σειρά

Model: MB2J249-0300

Total LAN2
LAN Speed1G RJ45
Serial Ports4

Key Specs

CPU
Braswell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA
Board Size
120x120

Products Using This Board (3)

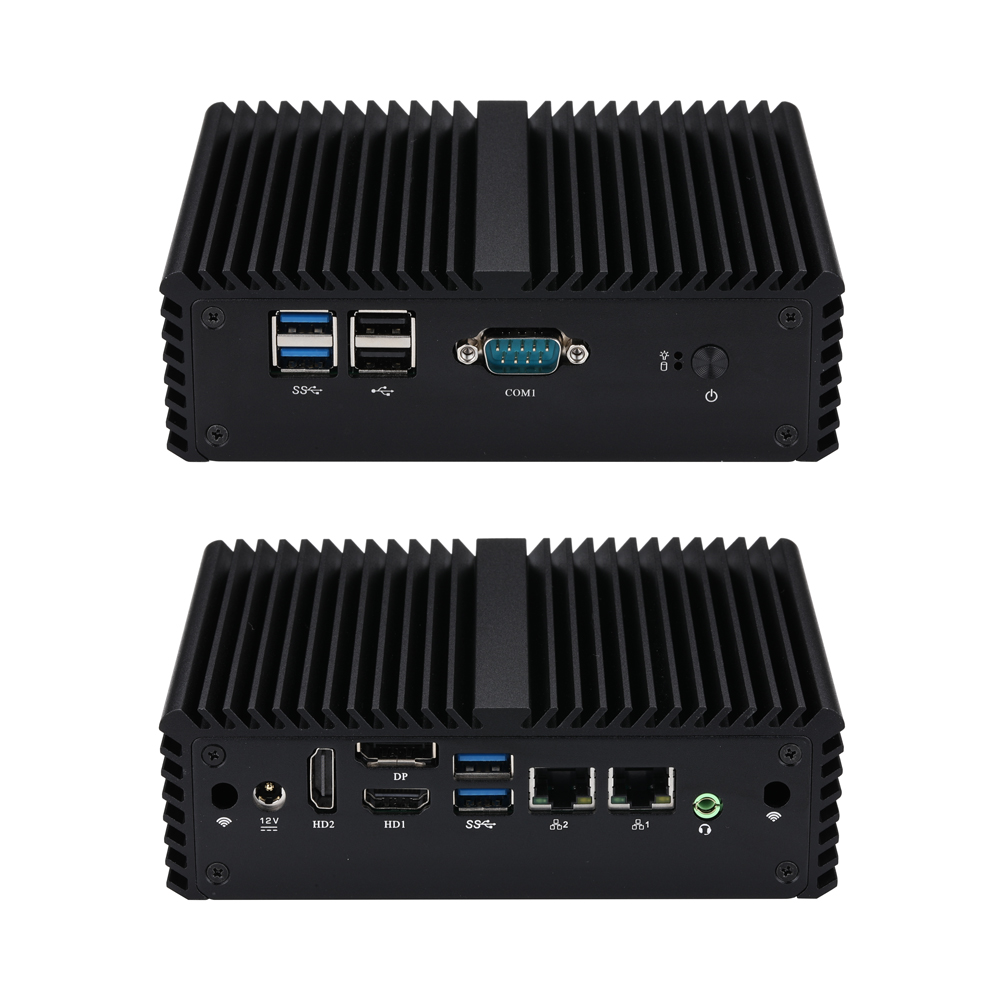

Q10300SN-S08

Q10300SN-S08

Βασική Σειρά

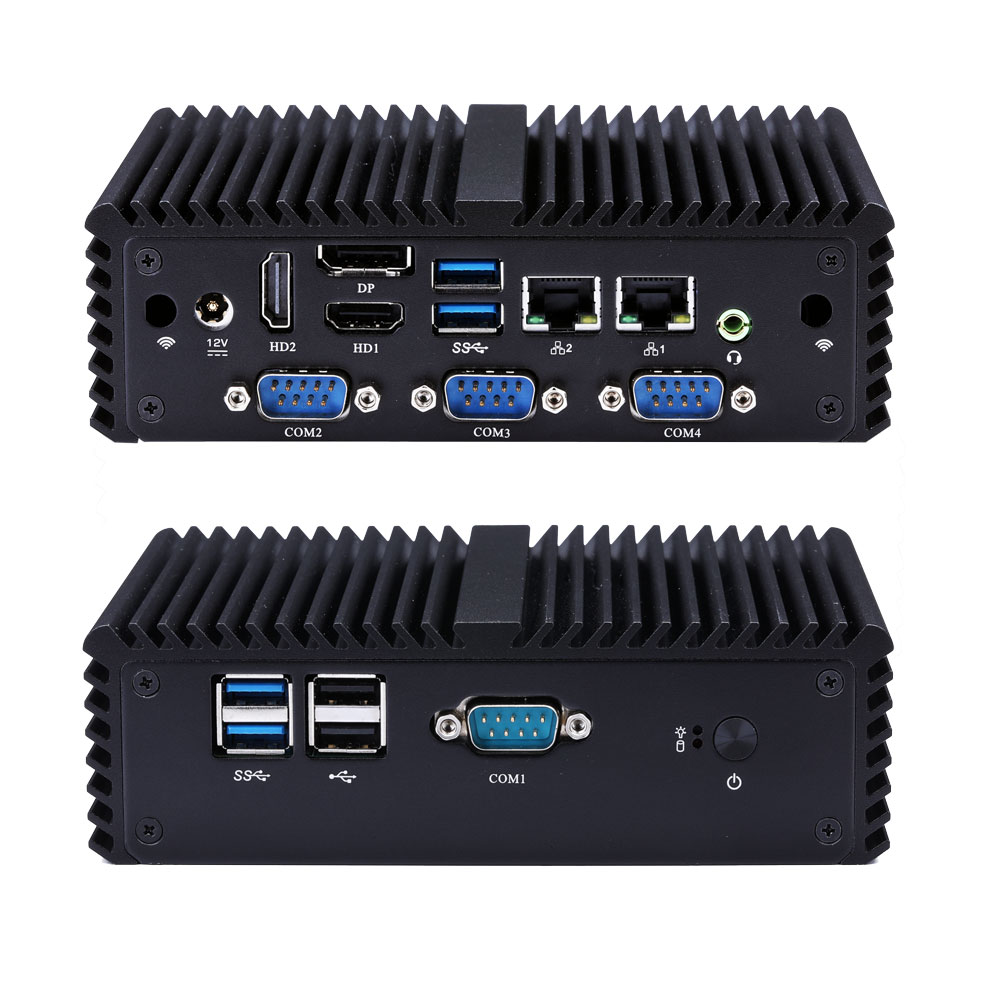

Q10300P-S08

Q10300P-S08

Σειρά Multi-COM

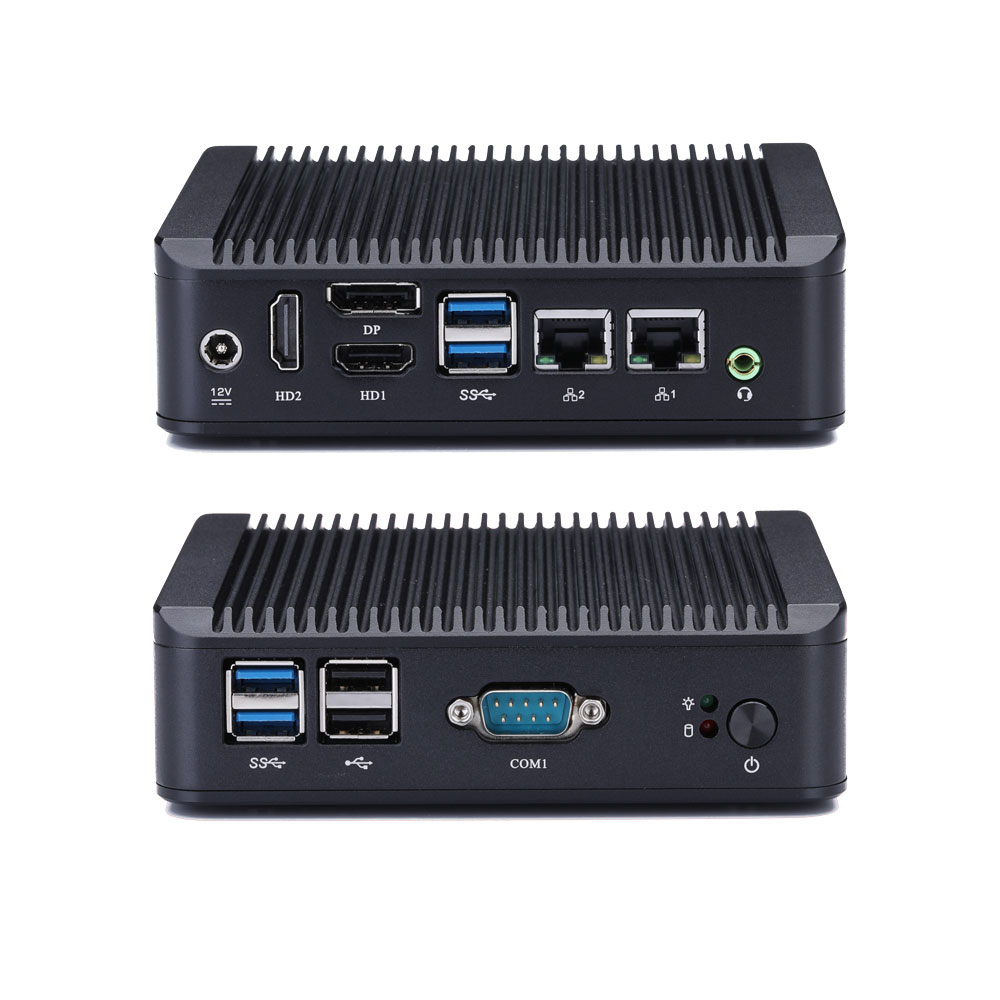

Q10300SN-S01

Q10300SN-S01

Βασική Σειρά

Q3060G2-DQ3160G2-DQ3710G2-DMB2J249-0311MB2J249-0321MB2J249-0331IntelBraswellPentiumCeleronATOMJ3060N3060J3160N3160J3710N3710

Main Features

  • Intel Braswell Processor
  • 2 × HDMI, 1 × Display Port
  • 4 × USB 3.0, 2 × USB 2.0
  • 1 × M.2, 1 × mSATA
  • 1 × Mini-PCIe, 1 × SATA 3.0
  • 4 × RS-232 Serial Port
  • 2 × Realtek Gigabit LAN

Σύστημα Επεξεργαστή

CPUIntel Braswell Processor
ChipsetBy CPU
Διαστάσεις120× 120mm
Αριθμός πυρήνωνBy CPU
Μέγ. ταχύτηταBy CPU
L2 CacheBy CPU
BIOSUEFI

Μνήμη

ΤεχνολογίαDDR3L 1333/1600MHz SDRAM
Μέγ.8GB
Υποδοχή1× SO-DIMM

Γραφικά

ΕλεγκτήςBy CPU
Display Port1
HDMI2
Πολλαπλή οθόνηYes

Ethernet

Διεπαφή10/100/1000Mbps
Ελεγκτής2× Realtek Gigabit LAN
Υποδοχή2× RJ-45

Ήχος

ΕλεγκτήςRealtek HD Audio

Μπροστινή είσοδος/έξοδος

Κουμπί Λειτουργίας1
LED1× Power LED,1 × HDD LED
USB2× USB 3.0, 2× USB 2.0
Σειριακή Θύρα1× RS-232

Πίσω Είσοδος/Έξοδος

USB2× USB 3.0
Ήχος1 (Mic-in, Line-out)
DC-IN1
HDMI2
Display Port1
Ethernet2

Αποθήκευση

Μέγ. ρυθμός μεταφοράς δεδομένωνSATA 3.0 (6.0Gb/S)

Επέκταση

mSATA1× Full-length Mini PCIe for SSD
M.21× M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe1× Mini PCIe,Half-length Mini PCIe for Wi-Fi by Default, Full-length Mini PCIe for 4G

Εσωτερική υποδοχή

Σειριακή Θύρα3, 2 × 5Pin, Pitch 2.0mm, COM3/4 Support 5V/12V
SATA1, SATA 3.0 (6.0Gb/S)
Υποδοχή Τροφοδοσίας SATA1, 1 × 4Pin, Pitch PH2.0mm
Υποδοχή SIM1
Jumper AutoStartYes, 1 × 3Pin, Pitch 2.54mm
Jumper εκκαθάρισης CMOSNo
Υποδοχή GPIO1, 2 × 5Pin, Pitch 2.0mm
Υποδοχή μπροστινού πίνακα1, 2 × 5Pin, Pitch 2.54mm
Ακροδέκτης Ηχείων1, 2× 5Pin, Pitch 2.54mm 1,1× 4Pin, Pitch PH2.0mm
Ακροδέκτης Τροφοδοσίας1, 1 × 2Pin, Pitch 4.2mm (Option)

Χρονοδιακόπτης Επιτήρησης

ΈξοδοςFrom Super I/O to Drag RESETCON#
Διάστημα256 Segments,0,1,2,3,,,255 sec/min

Τροφοδοσία

Ισχύς εισόδου12V DC in, 5.5mm/2.5mm

Περιβάλλον

Θερμοκρασία Λειτουργίας0-50℃

Αξεσουάρ

ΑξεσουάρCable for HDD, Cable for Serial Port

Υποστήριξη ΛΣ

Λειτουργικό ΣύστημαWindows 7 x64, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 3

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB2J249-0311 Q3060G2-D Braswell Celeron N3060 2 / 2 1.6Ghz ~ 2.48Ghz 2M Intel HD Graphics 6W
MB2J249-0321 Q3160G2-D Braswell Celeron N3160 4 / 4 1.6Ghz ~ 2.24Ghz 2M Intel HD Graphics 6W
MB2J249-0331 Q3710G2-D Braswell Pentium J3710 4 / 4 1.6Ghz ~ 2.64Ghz 2M Intel HD Graphics 6.5W
