Qotom
MB2J213-0100 image 11 / 8

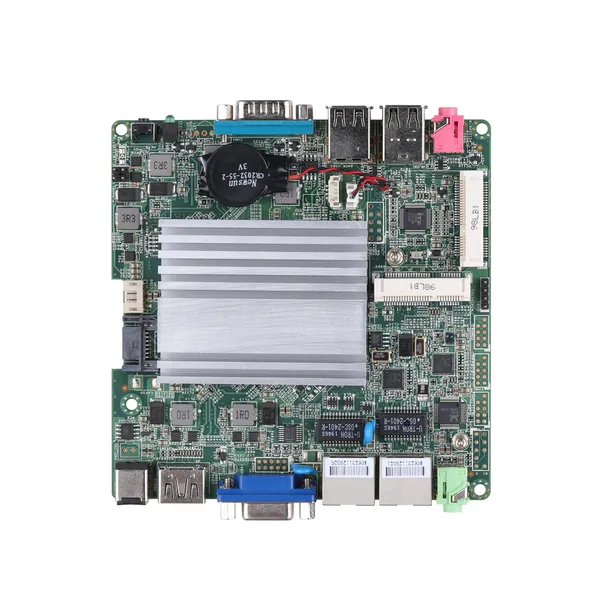

Μητρική πλακέτα σειράς MB2J213-0100

Model: MB2J213-0100

Total LAN2
LAN Speed1G RJ45
Serial Ports1

Key Specs

CPU
Bay Trail
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA
Board Size
120x120

Products Using This Board (4)

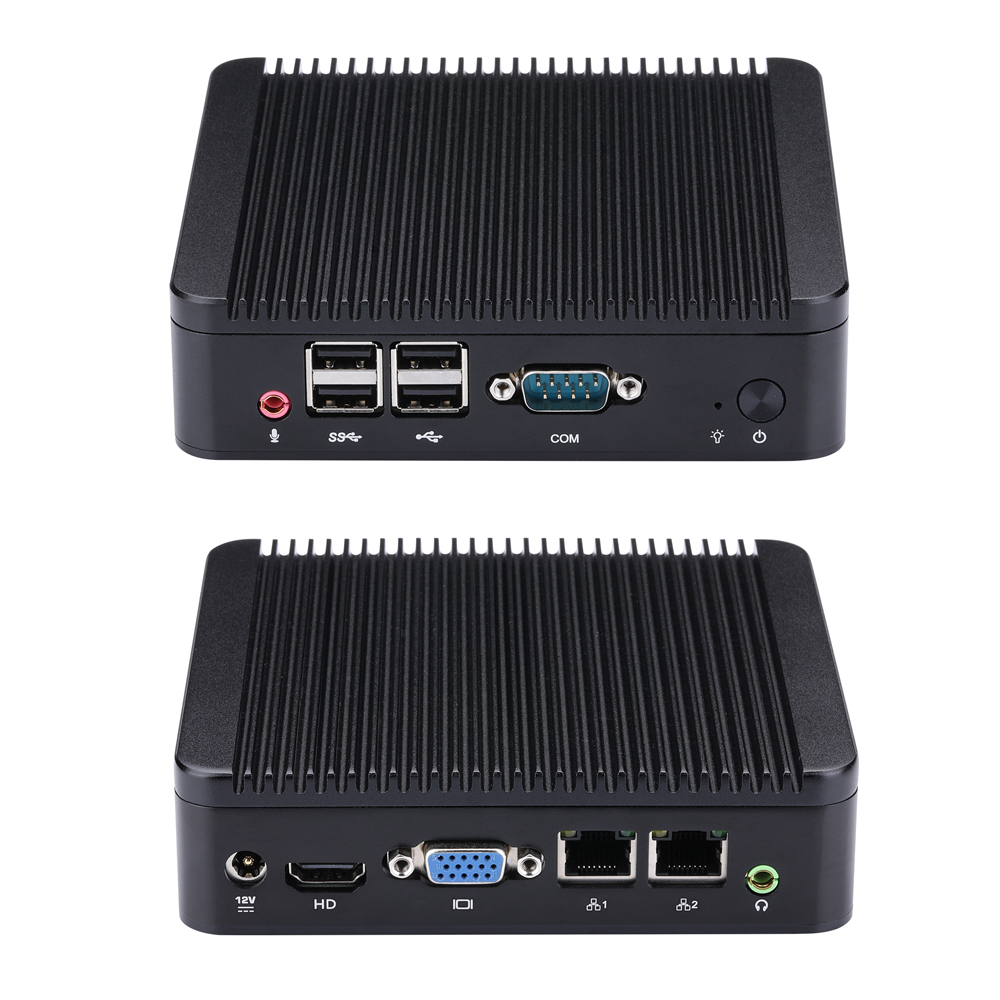

Q10100S-S01

Q10100S-S01

Βασική Σειρά

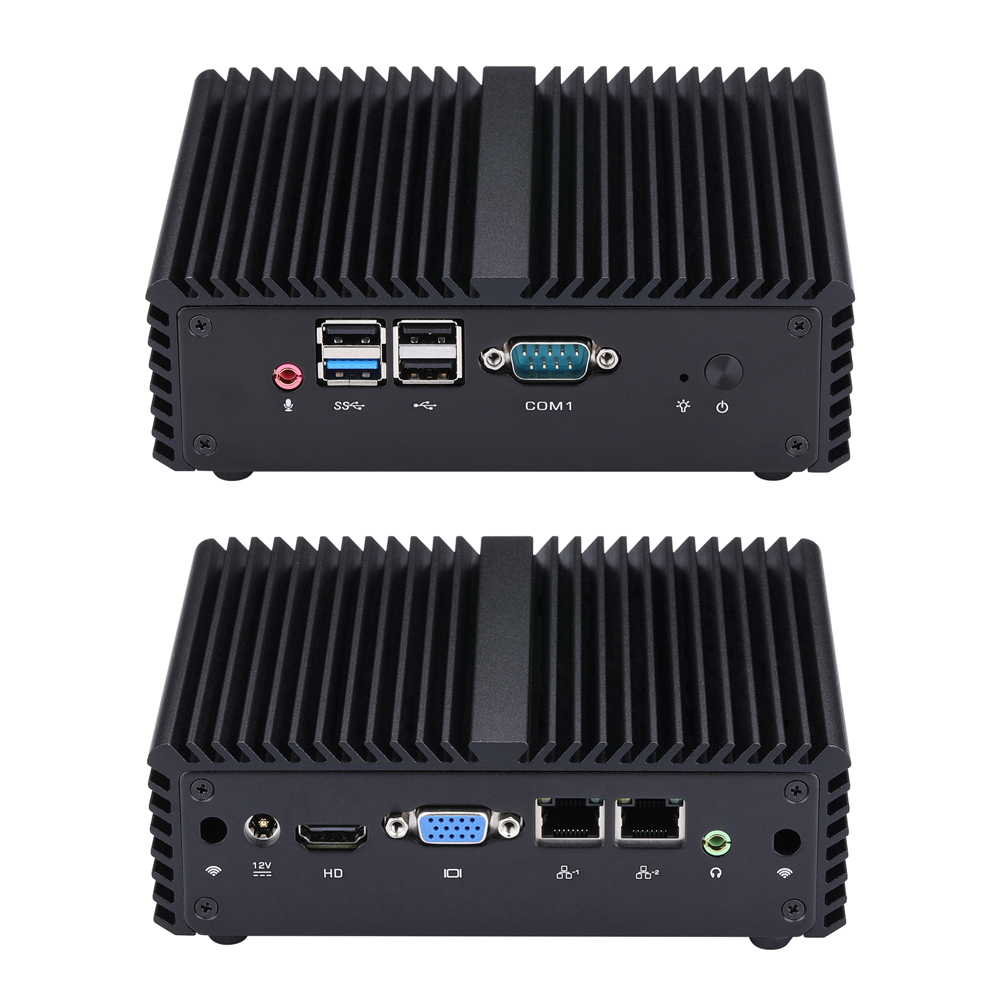

Q10100S-S08

Q10100S-S08

Βασική Σειρά

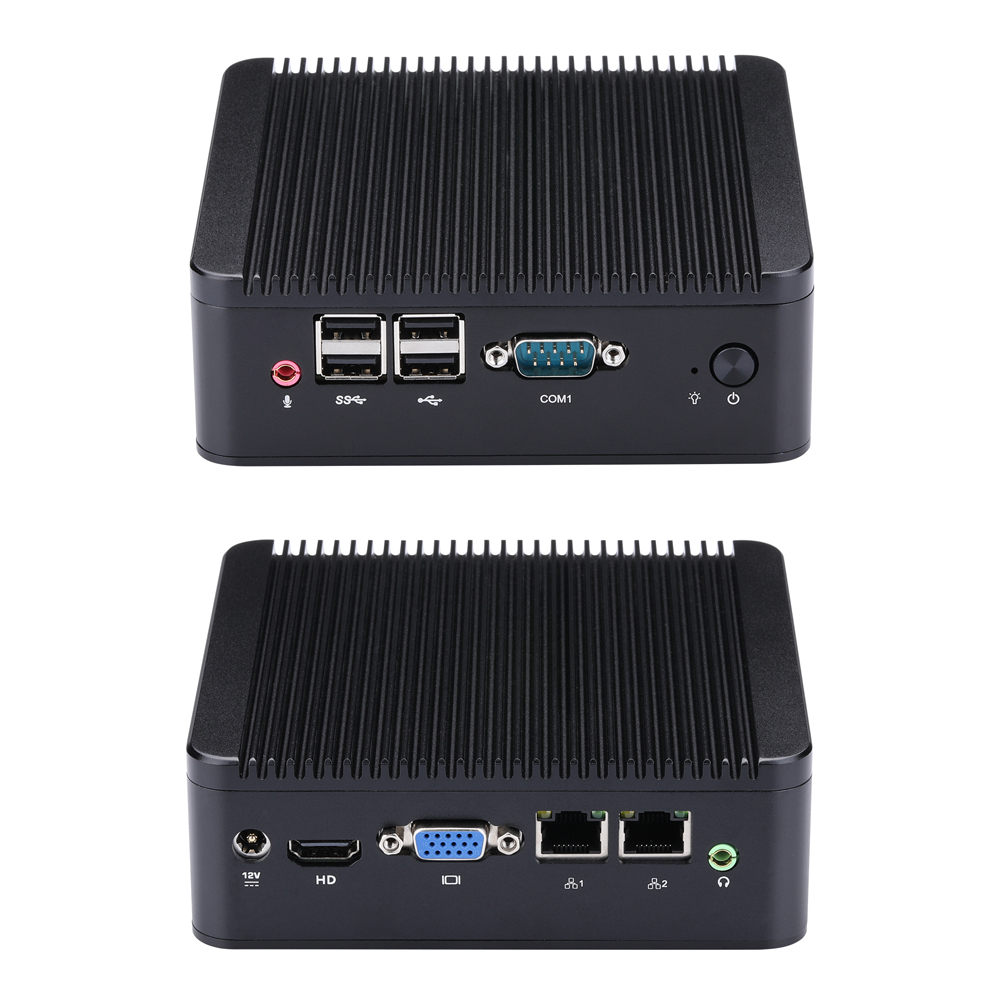

Q10100S-S02

Q10100S-S02

Βασική Σειρά

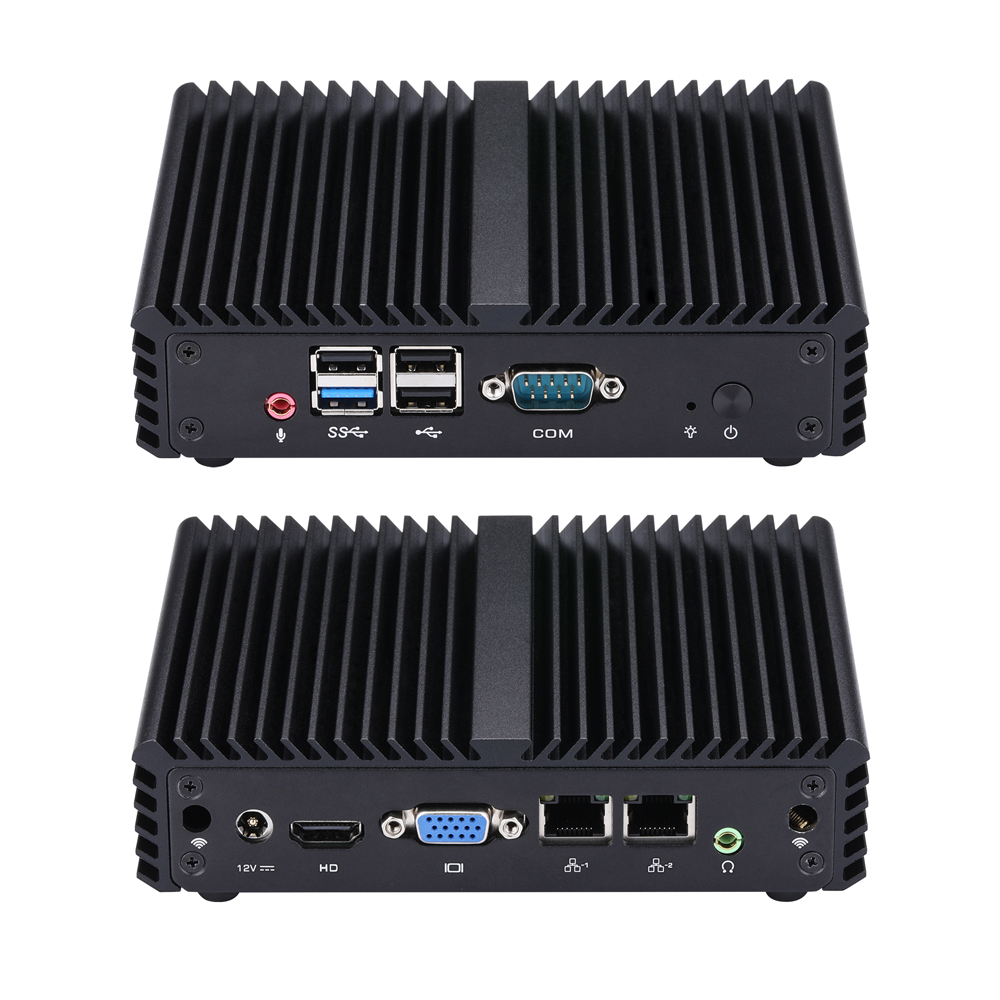

Q10100S-S07

Q10100S-S07

Βασική Σειρά

Q1800G2-MQ1900G2-MMB2J213-0111MB2J213-0121MB2J213-0123MB2J213-0134IntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × VGA, 1 × HDMI, 4 × RS-232
  • 1 × USB 3.0, 3 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 1 × mSATA
  • 2 × Realtek Gigabit LAN

Σύστημα Επεξεργαστή

CPUIntel Bay Trail Processor
ChipsetBy CPU
Διαστάσεις120 × 120mm
Αριθμός πυρήνωνBy CPU
Μέγ. ταχύτηταBy CPU
L2 CacheBy CPU
BIOSUEFI

Μνήμη

ΤεχνολογίαDDR3L 1333/1600MHz SDRAM
Μέγ.8GB
Υποδοχή1 × SO-DIMM

Γραφικά

ΕλεγκτήςBy CPU
VRAMShared Memory
VGA1
LVDS0
HDMI1
Πολλαπλή οθόνηYes

Ethernet

Διεπαφή10/100/1000Mbps
Ελεγκτής2 × Realtek Gigabit LAN
Υποδοχή2 × RJ-45

Ήχος

ΕλεγκτήςRealtek HD Audio

Μπροστινή είσοδος/έξοδος

Κουμπί Λειτουργίας1
LED1 × Power LED
USB1 × USB 3.0, 3 × USB 2.0
Σειριακή Θύρα1 × RS-232
Ήχος1 (Mic-in)

Πίσω Είσοδος/Έξοδος

USB0
Ήχος1 (Line-out)
DC-IN1
VGA1
HDMI1
Ethernet2

Αποθήκευση

Μέγ. ρυθμός μεταφοράς δεδομένωνSATA 3.0 (6.0Gb/S)

Επέκταση

mSATA1 × Full-length Mini PCIe for SSD
Mini-PCIe1 × Half-length Mini PCIe for Wi-Fi

Εσωτερική υποδοχή

LVDS0
VGA1, 2 × 5Pin, Pitch 2.0mm
Σειριακή Θύρα0
RS-4850
SATA1, SATA 3.0 (6.0Gb/S)
Υποδοχή Τροφοδοσίας SATA1, 1 × 4Pin, Pitch PH2.0mm
Υποδοχή SIM0
Jumper AutoStartNo
Jumper εκκαθάρισης CMOS0
Υποδοχή GPIO0
Ακροδέκτης USB 2.01, 1 × 4Pin, Pitch 2.54mm
Υποδοχή μπροστινού πίνακα1, 2 × 2Pin, Pitch 2.54mm
Ακροδέκτης Ηχείων1, 2 × 5Pin, Pitch 2.54mm
Ακροδέκτης Τροφοδοσίας1, 1 × 2Pin, Pitch 2.5mm (Option)
Ισχύς εισόδου12V DC in, 5.5mm/2.5mm

Περιβάλλον

Θερμοκρασία Λειτουργίας0-50℃

Αξεσουάρ

ΑξεσουάρCable for HDD

Υποστήριξη ΛΣ

Λειτουργικό ΣύστημαWindows 7, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB2J213-0111 Q1800G2-M Bay trail Celeron J1800 2 / 2 2.41Ghz ~ 2.58Ghz 1M Intel HD Graphics 10W
MB2J213-0121 Q1900G2-M Bay trail Celeron J1900 4 / 4 2.00Ghz ~ 2.42Ghz 2M Intel HD Graphics 10W
MB2J213-0122 - Bay trail Celeron N2920 4 / 4 1.86Ghz ~ 2.00Ghz 2M Intel HD Graphics 7.5W
MB2J213-123 - Bay trail Celeron N2930 4 / 4 1.83Ghz ~ 2.16Ghz 2M Intel HD Graphics 7.5W
MB2J213-0134 MB2J213-0125 Bay trail Pentium N3540 4 / 4 2.16Ghz ~ 2.66Ghz 2M Intel HD Graphics 7.5W
