Qotom
Q10300SN-S08 image 11 / 8

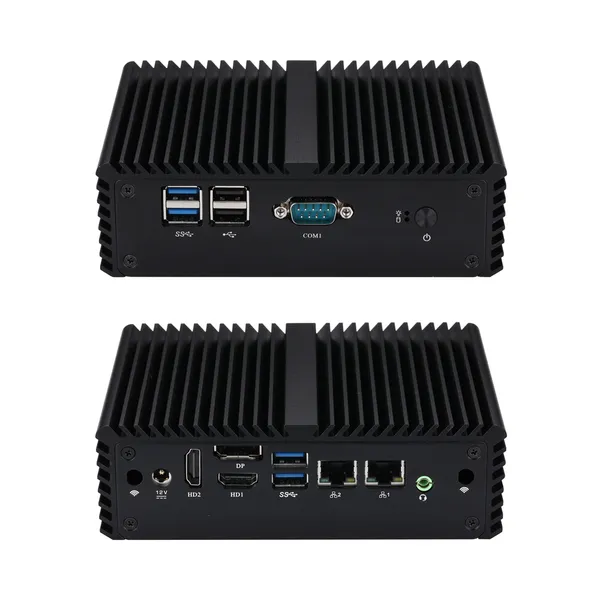

Mini PC Q10300SN S08 série

Model: Q10300SN-S08

Total LAN2
LAN Speed1G RJ45
Serial Ports1

Key Specs

CPU
Braswell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA

Based on Motherboard

MB2J249-0300

MB2J249-0300

View motherboard →

Q161SQ160SQ177SQ10311SNQ10321SNQ10331SNIntelBraswellPentiumCeleronATOMJ3060N3060J3160N3160J3710N3710

Main Features

  • Intel Braswell Processor
  • 1 × Display Port,2 × HDMI,1 × RS-232
  • 4 × USB 3.0,2 × USB 2.0
  • 1 × Mini PCIe,1 × mSATA,1 × M.2
  • 2 × Realtek Gigabit LAN

Procesorový systém

CPUIntel Braswell Processor
TDP CPUBy CPU
Paměť1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
Čipová sadaBy CPU
GrafikaBy CPU
LAN čipová sada2 × Realtek Gigabit LAN
AudioRealtek HD Audio
Watch DogYes

Přední I/O

Tlačítko napájení1
LED1 × Power LED,1 × HDD LED
USB2 × USB 3.0,2 × USB 2.0
Sériový port1 × RS-232 (COM1)

Zadní I/O

Napájení1 × DC Jack
Video výstup2 × HDMI
Video výstup1 × Display Port
LAN2 × Realtek Gigabit LAN
USB2 × USB 3.0
Audio1 (Mic-in, Line-out)
Sériový port0

Úložiště

Typ1 × 2.5-inch HDD/SSD 1 × Mini PCIe for mSATA SSD

Rozšíření

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G, Half-length for Wi-Fi
M.2 slot1 × M.2 for Wi-Fi (E key, Type: 2230)
Slot na SIM kartu1
AutoStart propojkaYes,1 × 3Pin, Pitch 2.54mm
DC vstupN o
GPIO1,2 × 5Pin, Pitch 2.0mm
RS-4850

Napájení

Napájecí adaptér12V3A
DC konektor5.5mm, 2.5mm

Prostředí

Provozní teplota0°C~50°C
Teplota mimo provoz-20°C~80°C
Vlhkost10%~90%

Mechanické

MateriálAluminium Alloy
Rozměry155 × 127 × 48mm
Hmotnost0.91kg
MontážVESA Mounting Bracket
Rozměry balení261 × 218 × 75mm
Kensington zámekNo
Režim chlazeníFanless Design

Podpora OS

OSWindows 7 x64, Windows 8, Windows 10, Linux

Package Contents

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q10311SN-S08 Q161S Braswell Celeron N3060 2 / 2 1.6Ghz ~ 2.48Ghz 2M Intel HD Graphics 6W
Q10321SN-S08 Q160S Braswell Celeron N3160 4 / 4 1.6Ghz ~ 2.24Ghz 2M Intel HD Graphics 6W
Q10331SN-S08 Q177S Braswell Pentium J3710 4 / 4 1.6Ghz ~ 2.64Ghz 2M Intel HD Graphics 6.5W
