Qotom
Q10100X-S04 image 11 / 7

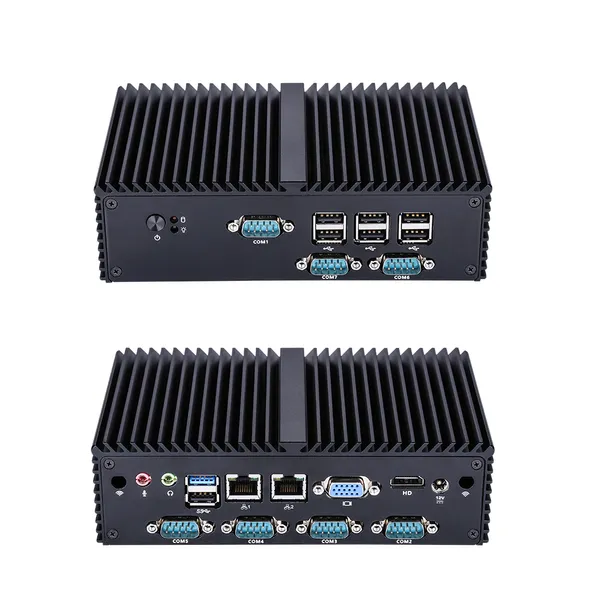

Mini PC Q10100X S04 série

Model: Q10100X-S04

Total LAN2
LAN Speed1G RJ45
Serial Ports7

Key Specs

CPU
Bay Trail
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA

Based on Motherboard

MB3J213-0100

MB3J213-0100

View motherboard →

Q180XQ190XQ192XQ193XQ195XQ10111XQ10121XQ10122XQ10123XQ10134XIntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × VGA,1 × HDMI,7 × RS-232
  • 1 × USB 3.0,7 × USB 2.0,1 × SATA 3.0
  • 1 × Mini PCIe,1 × mSATA
  • 2 × Realtek Gigabit LAN

Procesorový systém

CPUIntel Bay Trail Processor
TDP CPUBy CPU
Paměť1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
Čipová sadaBy CPU
GrafikaBy CPU
LAN čipová sada2 × Realtek Gigabit LAN
AudioRealtek HD Audio
Watch DogY es

Přední I/O

Tlačítko napájení1
LED1 × Power LED
LED1 × HDD LED
USB6 × USB 2.0
Sériový port3 × RS-232 (COM1 Supports 5V/12V)

Zadní I/O

Napájení1 × DC Jack
Video výstup1 × HDMI,1 × VGA
LAN2 × Realtek Gigabit LAN
USB1 × USB 3.0,1× USB 2.0
Audio1 × Mic-in,1 × Line-out
Sériový port4 × RS-232 (COM2/COM3 Support 5V/12V)

Úložiště

Typ1 × 2.5-inch HDD/SSD 1 × Mini PCIe for mSATA SSD

Rozšíření

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G, Half-length for Wi-Fi
Slot na SIM kartu1
AutoStart propojkaYes,1 × 3Pin, Pitch 2.54mm
DC vstupNo
VGA0
GPIO1, 2 × 5Pin, Pitch 2.0mm

Napájení

Napájecí adaptér12V3A
DC konektor5.5mm, 2.5mm

Prostředí

Provozní teplota0°C~50°C
Teplota mimo provoz-20°C~80°C
Vlhkost10%~90%

Mechanické

MateriálAluminium Alloy
Rozměry178 × 111 × 52mm
Hmotnost0.88kg
MontážVESA Mounting Bracket
Rozměry balení261 × 218 × 75mm
Kensington zámekNo
Režim chlazeníFanless Design

Podpora OS

OSWindows 7, Windows 8, Windows 10, Linux

Package Contents

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodetdpcachecoresthreadscodeNamelegacyCodebaseFrequencyprocessorTypeprocessorNumbermaxTurboFrequencyprocessorGraphicsDatasheet
Q180X Q10111X-S04 10W1M22Bay trail-2.41GhzCeleronJ18002.58GhzIntel HD Graphics
Q190X Q10121X-S04 10W2M44Bay trail-2.00GhzCeleronJ19002.42GhzIntel HD Graphics
Q192X Q10122X-S04 7.5W2M44Bay trail-1.86GhzCeleronN29202.0GhzIntel HD Graphics
Q193X Q10123X-S04 7.5W2M44Bay trail-1.83GhzCeleronN29302.16GhzIntel HD Graphics
