Základní deska MB4U86R-0400 řada

Name: Základní deska MB4U86R-0400 řada
Brand: Qotom
SKU: MB4U86R-0400

Model: MB4U86R-0400

Total LAN8

LAN Speed1G RJ45

Serial Ports1

Key Specs

CPU: Haswell / Broadwell
Memory: DDR3L SO-DIMM · Max 8GB
LAN: 8
Storage: mSATA, SATA
Board Size: 165x115

Products Using This Board (6)

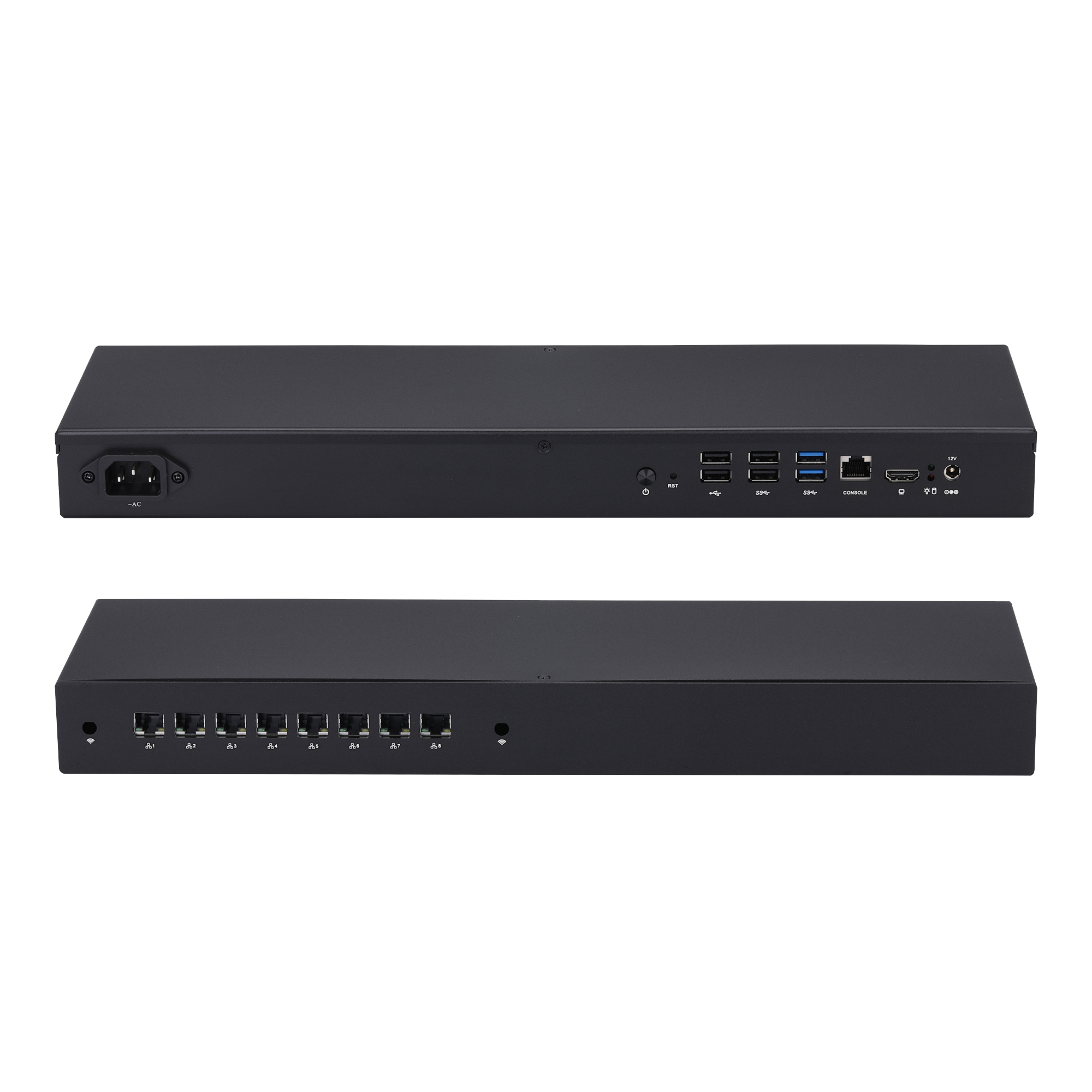

Q30400GER-1U05

Série Multi-LAN

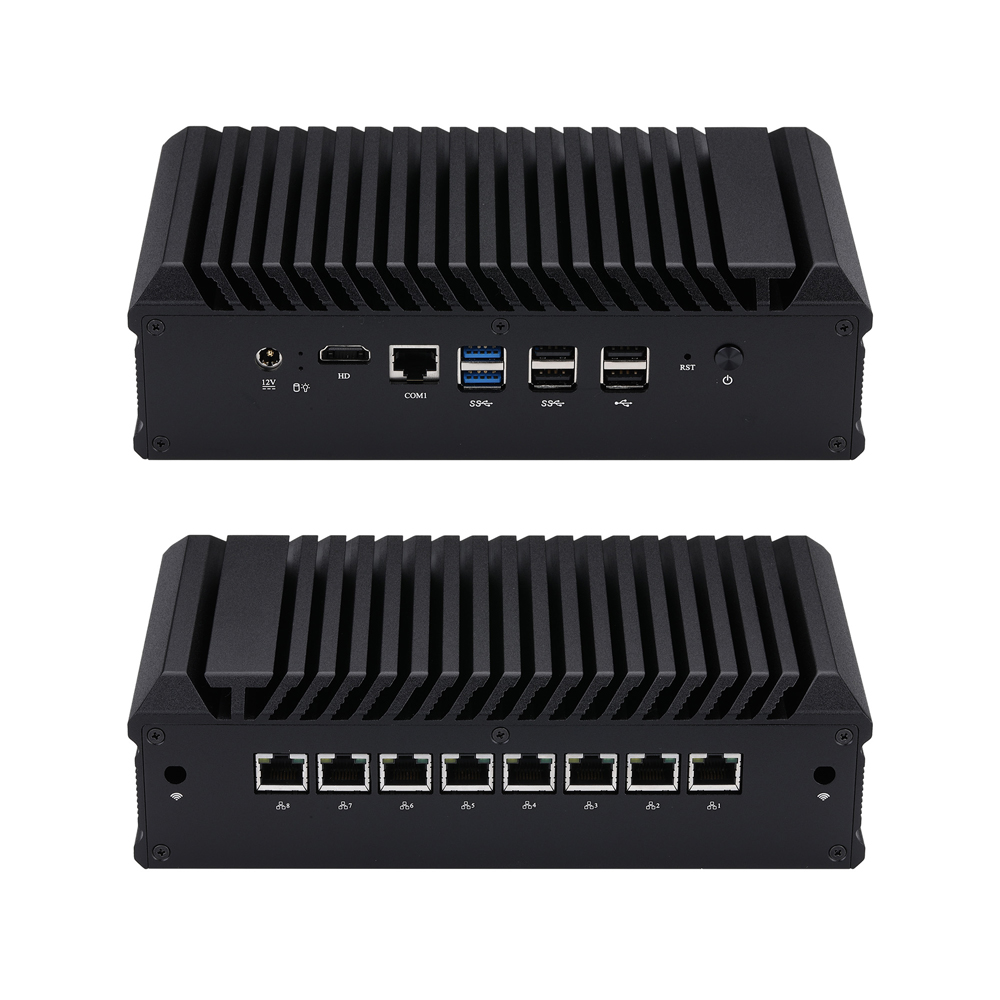

Q30400GER-S20

Série Multi-LAN

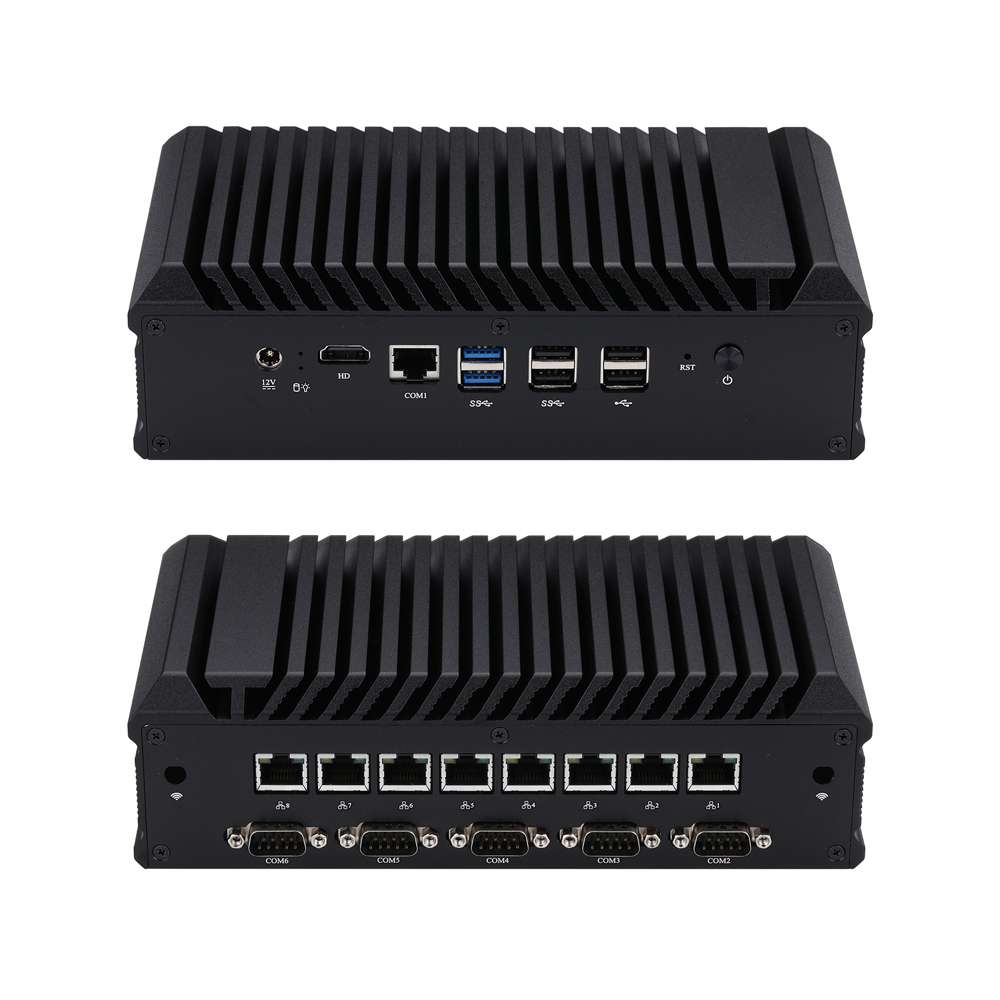

Q30400GERX-S20

Série Multi-LAN

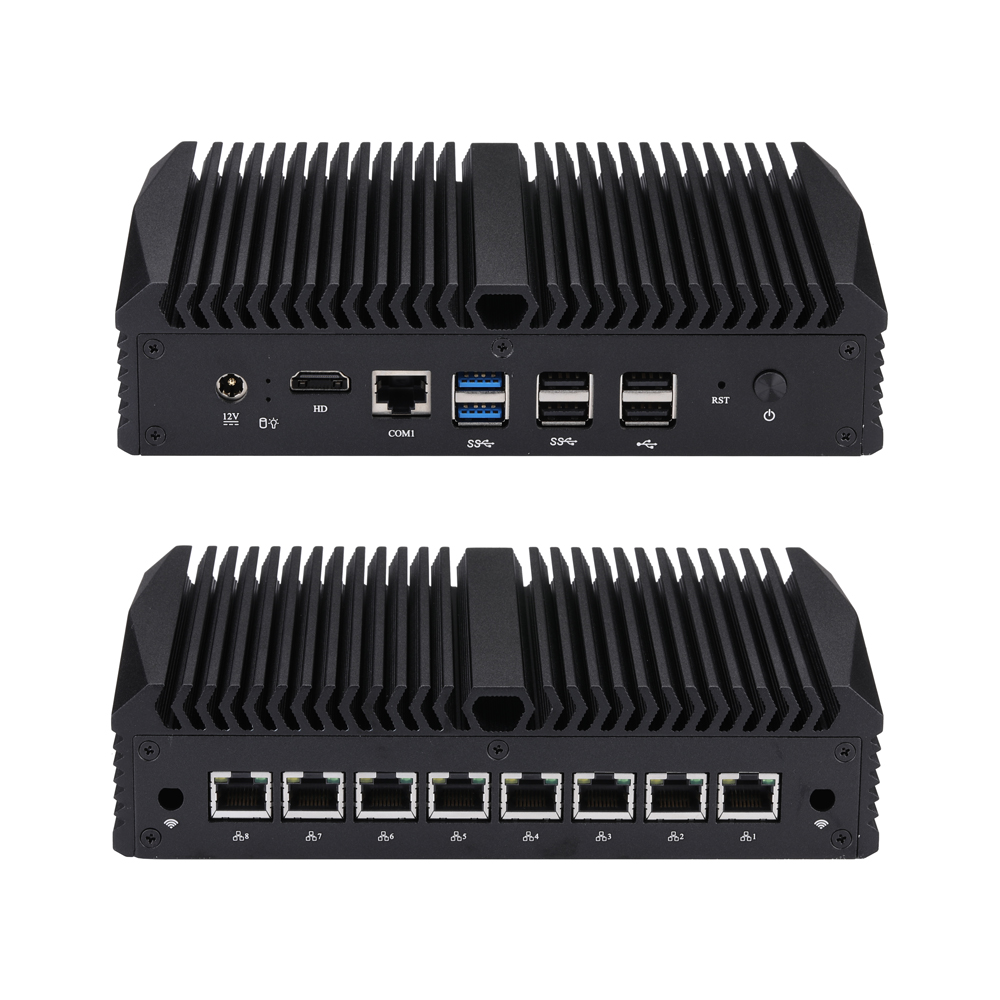

Q30400GER-S13

Série Multi-LAN

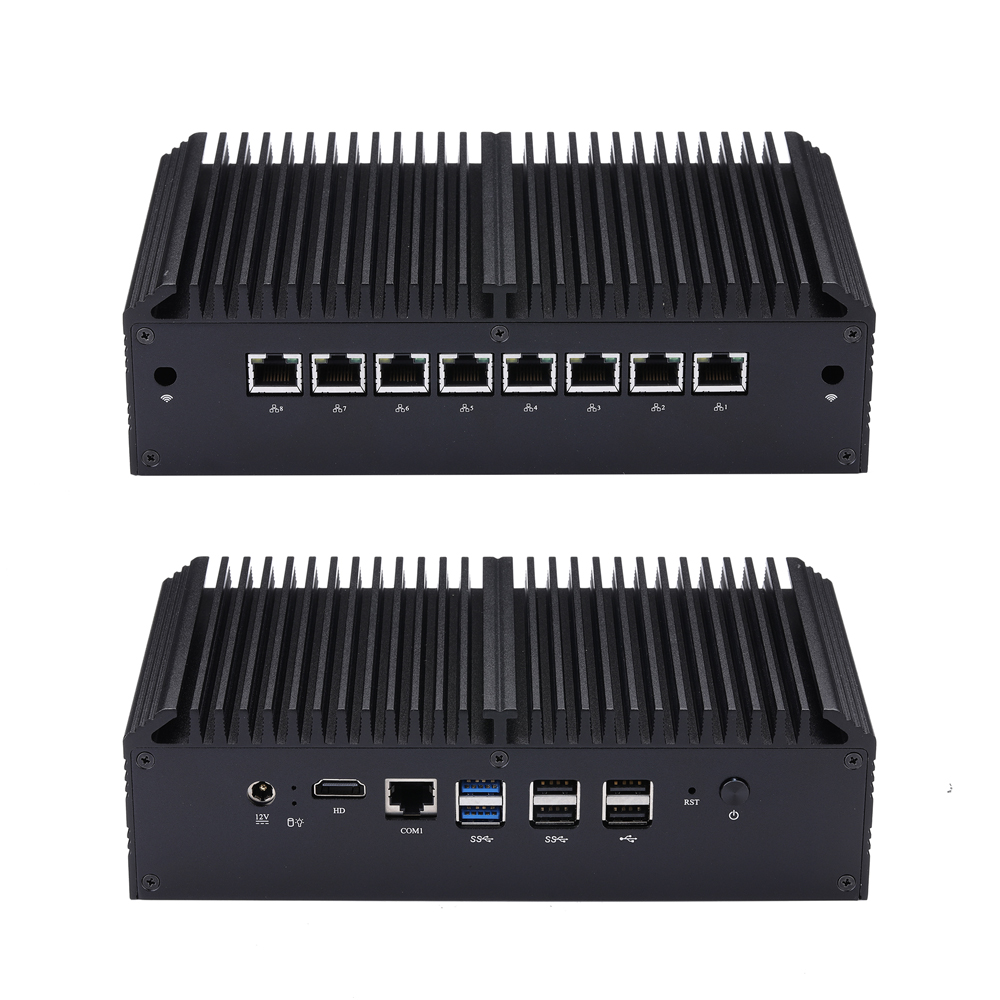

Q30400GER-S10

Série Multi-LAN

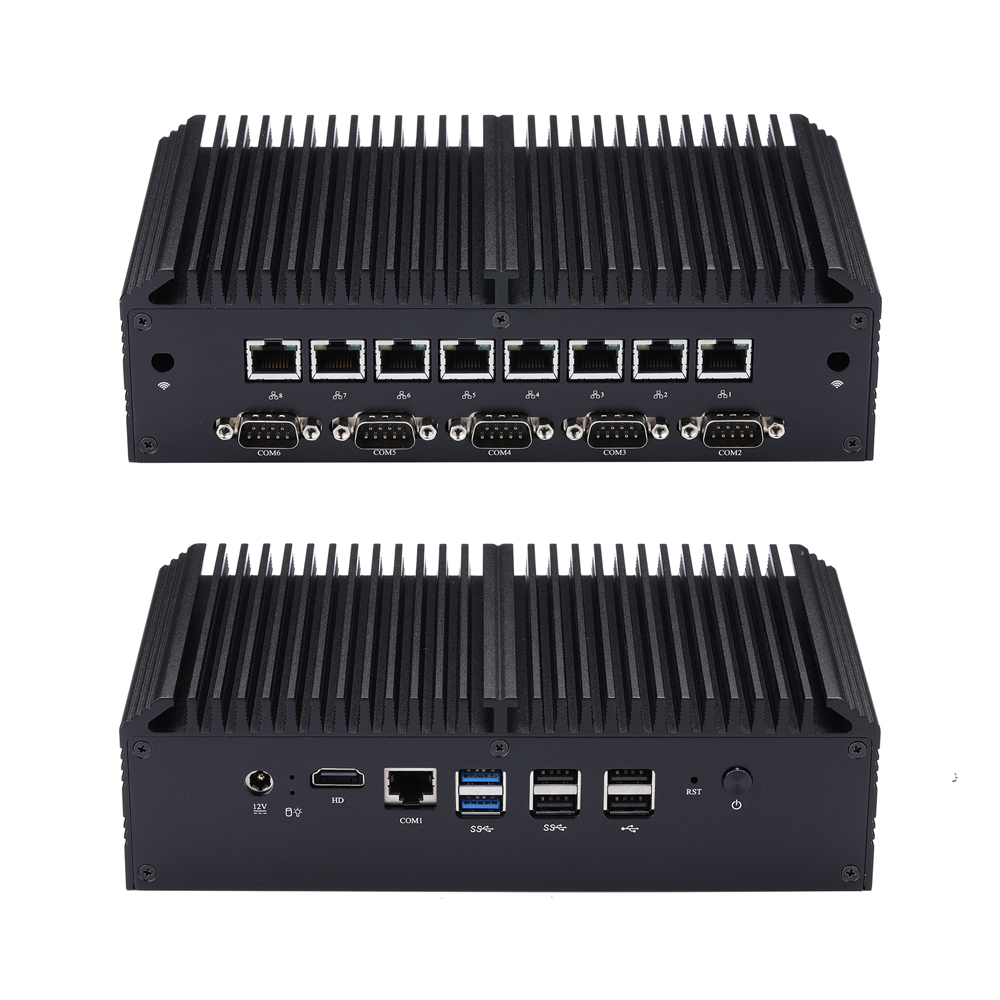

Q30400GERX-S10

Série Multi-LAN

Main Features

Intel 4 th Haswell –U/Y Processor
Intel 5 th Broadwell-U Processor
1 × HDMI
2 × USB 3.0, 4 × USB 2.0
1 × M.2, 1 × mSATA,1 × Mini-PCIe
1 × SATA 3.0, 6 × RS-232
8 × Realtek Gigabit LAN

CPU	• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
Čipová sada	By CPU
Rozměry	165 × 115mm
Počet jader	By CPU
Max. rychlost	By CPU
L2 cache	By CPU
BIOS	UEFI

Technologie	DDR3L 1333/1600MHz SDRAM
Max.	8GB
Socket	1 × SO-DIMM

Řadič	By CPU
VRAM	Shared Memory
VGA	1 (Option)
LVDS	No
HDMI	1 (Support HDMI 1.4a)
Více displejů	No

Rozhraní	10/100/1000Mbps
Řadič	8 × Realtek Gigabit LAN
Konektor	8 × RJ-45

Tlačítko napájení	1 × Power Button, 1 × Reset Button
LED	1 × Power LED, 1 × HDD LED
USB	2 × USB 3.0, 4 × USB 2.0
Sériový port	1 × RS-232 (RJ-45)
DC-IN	1
HDMI	1

Série Mini PC

Série základních desek

Série NAS úložišť

Série OPS

Série panelových PC

Příslušenství

Základní deska MB4U86R-0400 řada

Key Specs

Products Using This Board (6)

Main Features

Procesorový systém

Paměť

Grafika

Ethernet

Audio

Přední I/O

Zadní I/O

Úložiště

Rozšíření

Interní konektor

Watchdog timer

Napájení

Prostředí

Příslušenství

Podpora OS

Package Contents

Order & Specification Selection

BIOS & Firmware

Driver Downloads

mSATA	1 × Full-length Mini PCIe for SSD
M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe	1 × Mini PCIe, Full-length Mini PCIe for 4G by Default Half-length Mini PCIe for Wi-Fi (Only for USB Device,Option)

VGA header	1, 2 × 5Pin, Pitch 2.0mm (Option)
Sériový port	6, 2 × 5Pin, Pitch 2.0mm, COM3/4 Support 5V/12V (Option)
RS-485	COM3/4 can be set up as RS-485 (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
SATA napájecí konektor	1, 1 × 4Pin, Pitch PH2.0mm
SIM slot	1
AutoStart propojka	Yes, 1 × 3Pin, Pitch 2.0mm
Propojka vymazání CMOS	Yes, 1 × 3Pin, Pitch 2.0mm
GPIO konektor	1, 2 × 5Pin, Pitch 2.0mm
USB 2.0 header	1, 1 × 4Pin, Pitch 2.54mm
Konektor předního panelu	1, 2 × 5Pin, Pitch 2.54mm
Napájecí header	1, 1 × 2Pin, Pitch 5.08mm (Option)

Výstup	From Super I/O to Drag RESETCON#
Interval	256 Segments,0,1,2,3,,,255 sec/min

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB4U86R-0411	Haswell	Celeron	2955U	2 / 2	1.4GHz	2M	Intel HD Graphics	15W
MB4U86R-0431	Haswell	Core i3	4005U	2 / 4	1.7GHz	3M	Intel HD 4400	15W
MB4U86R-0451	Haswell	Core i5	4200U	2 / 4	1.6GHz ~ 2.6GHz	3M	Intel HD 4400	15W
MB4U86R-0471	Haswell	Core i7	4500U	2 / 4	1.8GHz ~ 3.0GHz	4M	Intel HD 4400	15W
MB4U86R-0432	Haswell	Core i3	4010Y	2 / 4	1.3GHz	3M	Intel HD 4200	11.5W
MB4U86R-0452	Haswell	Core i5	4200Y	2 / 4	1.4GHz ~ 1.9GHz	3M	Intel HD 4200	11.5W
MB4U86R-0511	Broadwell	Celeron	3205U	2 / 2	1.5GHz	2M	Intel HD Graphics	15W
MB4U86R-0512	Broadwell	Celeron	3215U	2 / 2	1.7GHz	2M	Intel HD Graphics	15W
MB4U86R-0521	Broadwell	Pentium	3805U	2 / 2	1.9GHz	2M	Intel HD Graphics	15W
MB4U86R-0531	Broadwell	Core i3	5005U	2 / 4	2.0GHz	3M	Intel HD 5500	15W
MB4U86R-0551	Broadwell	Core i5	5200U	2 / 4	2.2GHz ~ 2.7GHz	3M	Intel HD 5500	15W
MB4U86R-0571	Broadwell	Core i7	5500U	2 / 4	2.4GHz ~ 3.0GHz	4M	Intel HD 5500	15W
