Qotom
MB2J401-0100 image 11 / 8

Základní deska MB2J401-0100 řada

Model: MB2J401-0100

Total LAN4
LAN Speed1G RJ45

Key Specs

CPU
Bay Trail
Memory
DDR3L SO-DIMM · Max 8GB
LAN
4
Storage
mSATA, SATA
Board Size
120x120

Products Using This Board (5)

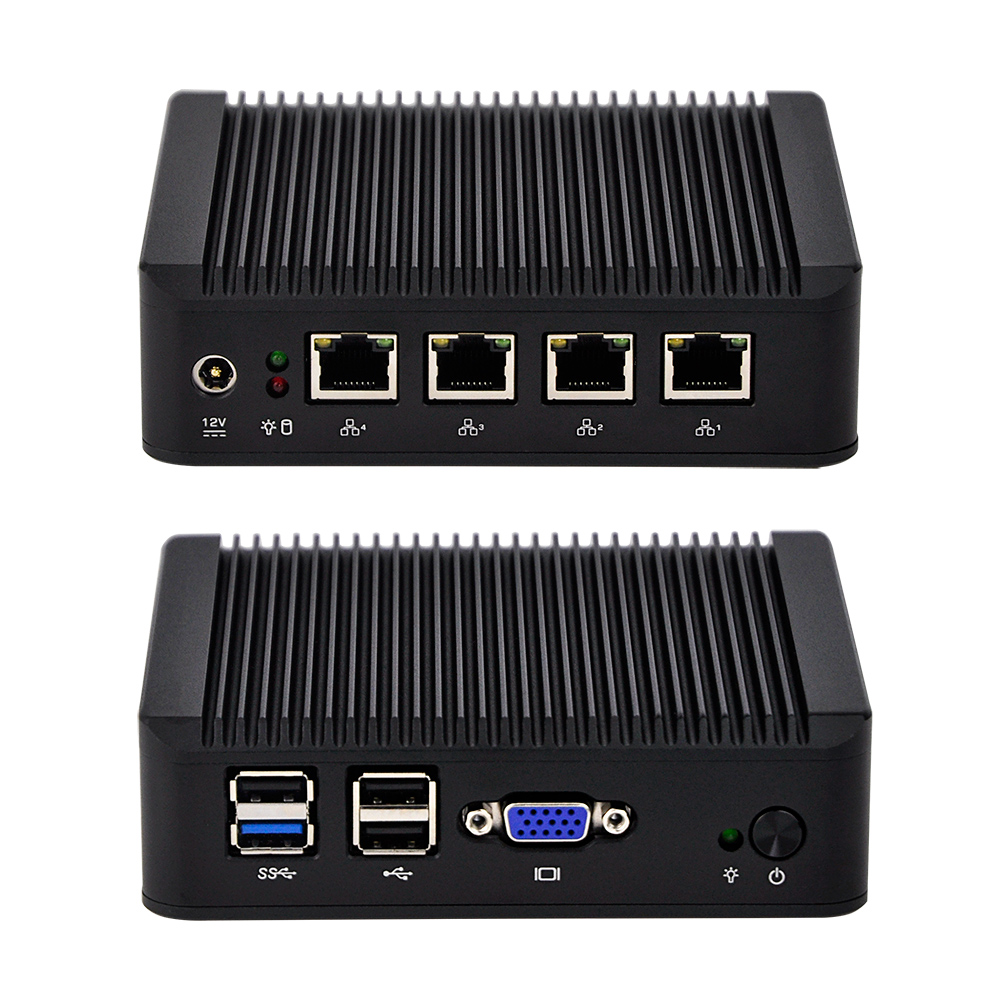

Q10100G4-S01

Q10100G4-S01

Série Multi-LAN

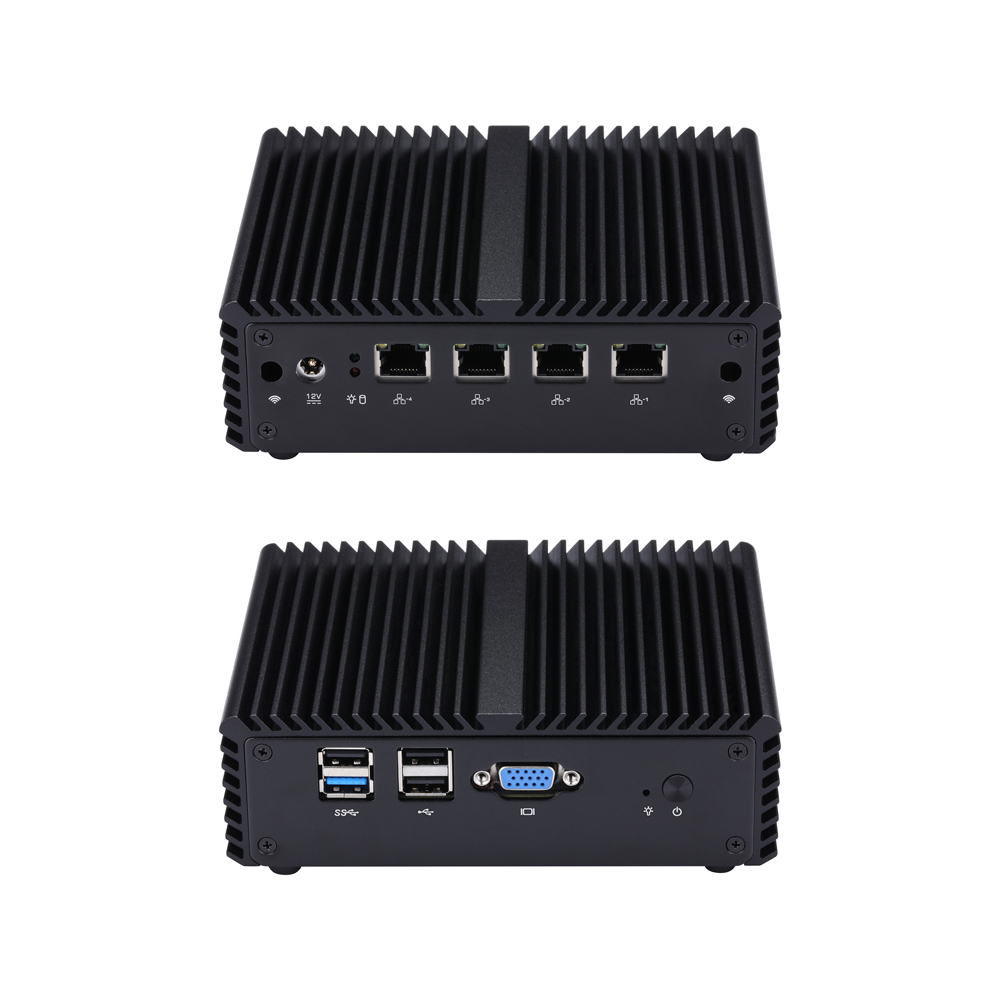

Q10100G4-S08

Q10100G4-S08

Série Multi-LAN

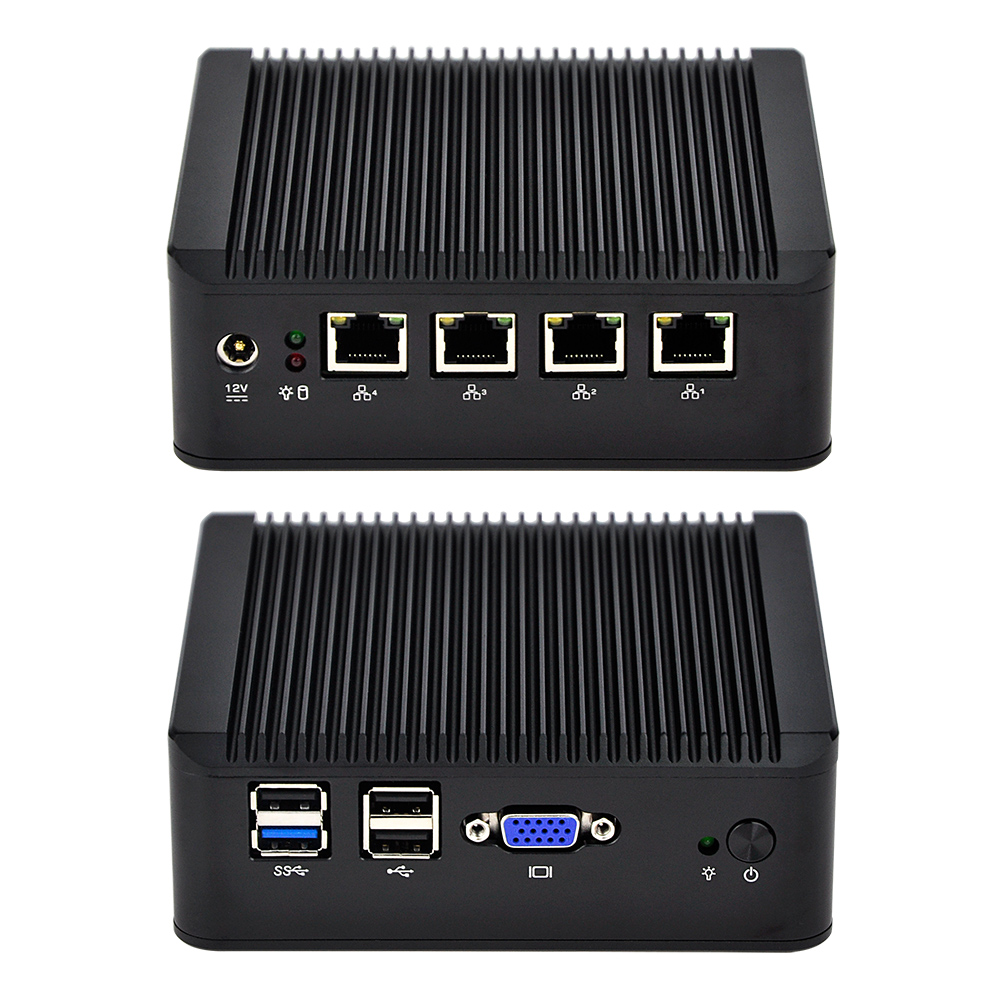

Q10100G4-S02

Q10100G4-S02

Série Multi-LAN

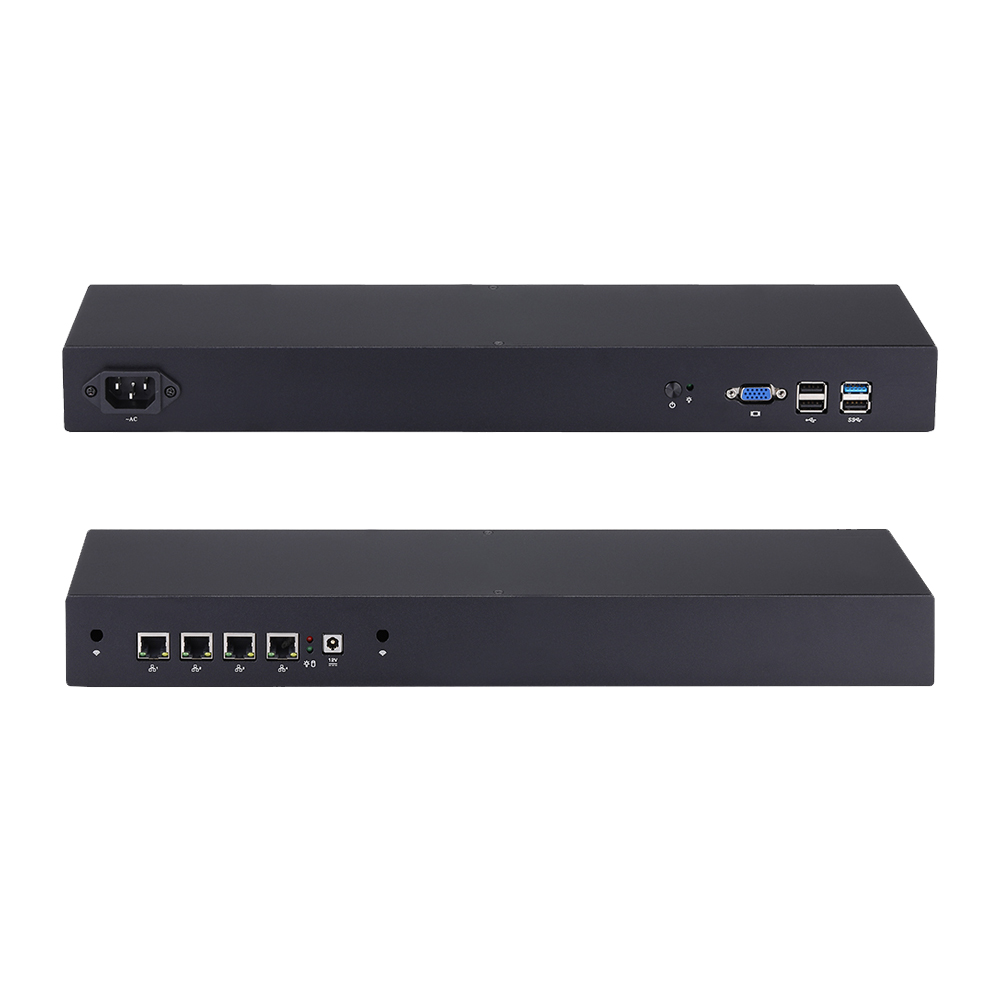

Q10100G4-1U01

Q10100G4-1U01

Série Multi-LAN

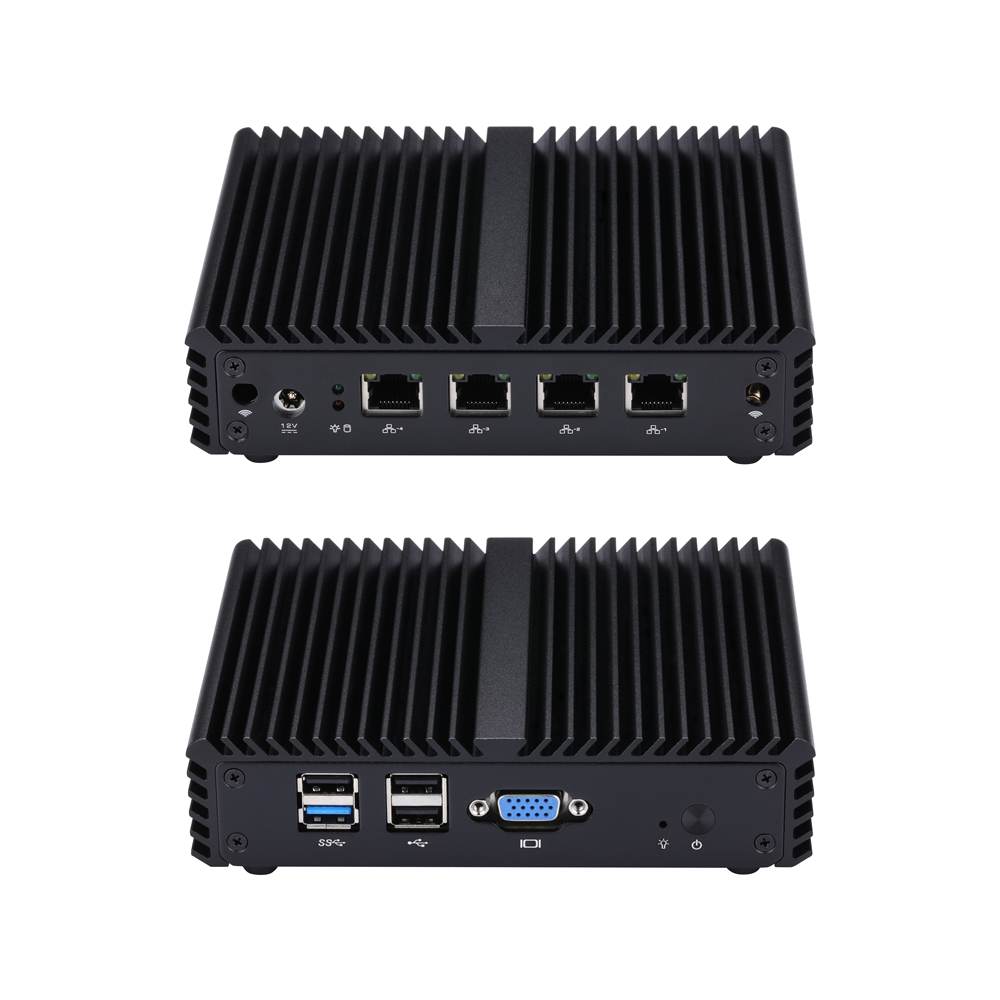

Q10100G4-S07

Q10100G4-S07

Série Multi-LAN

Q1800G4-MQ1900G4-MMB2J401-0111MB2J401-0121MB2J401-0122MB2J401-0123MB2J401-0125MB2J401-0134IntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × VGA
  • 2 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 1 × mSATA
  • 4 × Intel I211-AT/I210-AT Gigabit LAN

Procesorový systém

CPUIntel Bay Trail Processor
Čipová sadaBy CPU
Rozměry120 × 120mm
Počet jaderBy CPU
Max. rychlostBy CPU
L2 cacheBy CPU
BIOSUEFI

Paměť

TechnologieDDR3L 1333/1600MHz SDRAM
Max.8GB
Socket1 × SO-DIMM

Grafika

ŘadičBy CPU
VRAMShared Memory
VGA1
Více displejůNo

Ethernet

Rozhraní10/100/1000Mbps
Řadič4 × Intel I211-AT/I210-AT Gigabit LAN
Konektor4 × RJ-45

Audio

ŘadičNo

Přední I/O

Tlačítko napájení1
LED1 × Power LED
VGA1
USB1 × USB 3.0, 3 × USB 2.0

Zadní I/O

DC-IN1
LED1 × Power LED, 1 × HDD LED
Ethernet4

Úložiště

Max. přenosová rychlostSATA 3.0 (6.0Gb/S)

Rozšíření

mSATA1 × Full-length Mini PCIe for SSD
Mini-PCIe1 × Mini PCIe, Full-length Mini PCIe for 4G Half-length Mini PCIe for Wi-Fi by Default (Only for USB Device)

Interní konektor

Sériový port1, 2 × 5Pin, Pitch 2.0mm (Option)
SATA1, SATA 3.0 (6.0Gb/S)
SATA napájecí konektor1, 1 × 4Pin, Pitch PH2.0mm
SIM slot1
AutoStart propojkaYes, 1 × 3Pin, Pitch 2.54mm
USB 2.0 header2, 2 × 5Pin, Pitch 2.54mm (Option)
Konektor předního panelu1, 2 × 5Pin, Pitch 2.54mm (Option)
Napájecí header1, 1 × 2Pin, Pitch 2.5mm (Option)
Vstupní napájení12V DC in, 5.5mm/2.5mm

Prostředí

Provozní teplota0-50℃

Příslušenství

PříslušenstvíCable for HDD

Podpora OS

OSWindows 7, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB2J401-0111 Q1800G4-M Bay trail Celeron J1800 2 / 2 2.41Ghz ~ 2.58Ghz 1M Intel HD Graphics 10W
MB2J401-0121 Q1900G4-M Bay trail Celeron J1900 4 / 4 2.00Ghz ~ 2.42Ghz 2M Intel HD Graphics 7.5W
MB2J401-0122 - Bay trail Celeron N2920 4 / 4 1.86Ghz ~ 2.00Ghz 2M Intel HD Graphics 7.5W
MB2J401-0123 - Bay trail Celeron N2930 4 / 4 1.83Ghz ~ 2.16Ghz 2M Intel HD Graphics 7.5W
MB2J401-0134 MB2J401-0125 Bay trail Pentium N3540 4 / 4 2.16Ghz ~ 2.66Ghz 2M Intel HD Graphics 7.5W
