Дънна платка MB3J613-0100 Series

Name: Дънна платка MB3J613-0100 Series
Brand: Qotom
SKU: MB3J613-0100

Model: MB3J613-0100

Total LAN6

LAN Speed1G RJ45

Serial Ports1

Key Specs

CPU: Bay Trail
Memory: DDR3L SO-DIMM · Max 8GB
LAN: 6
Storage: mSATA, SATA
Board Size: 148x104

Products Using This Board (2)

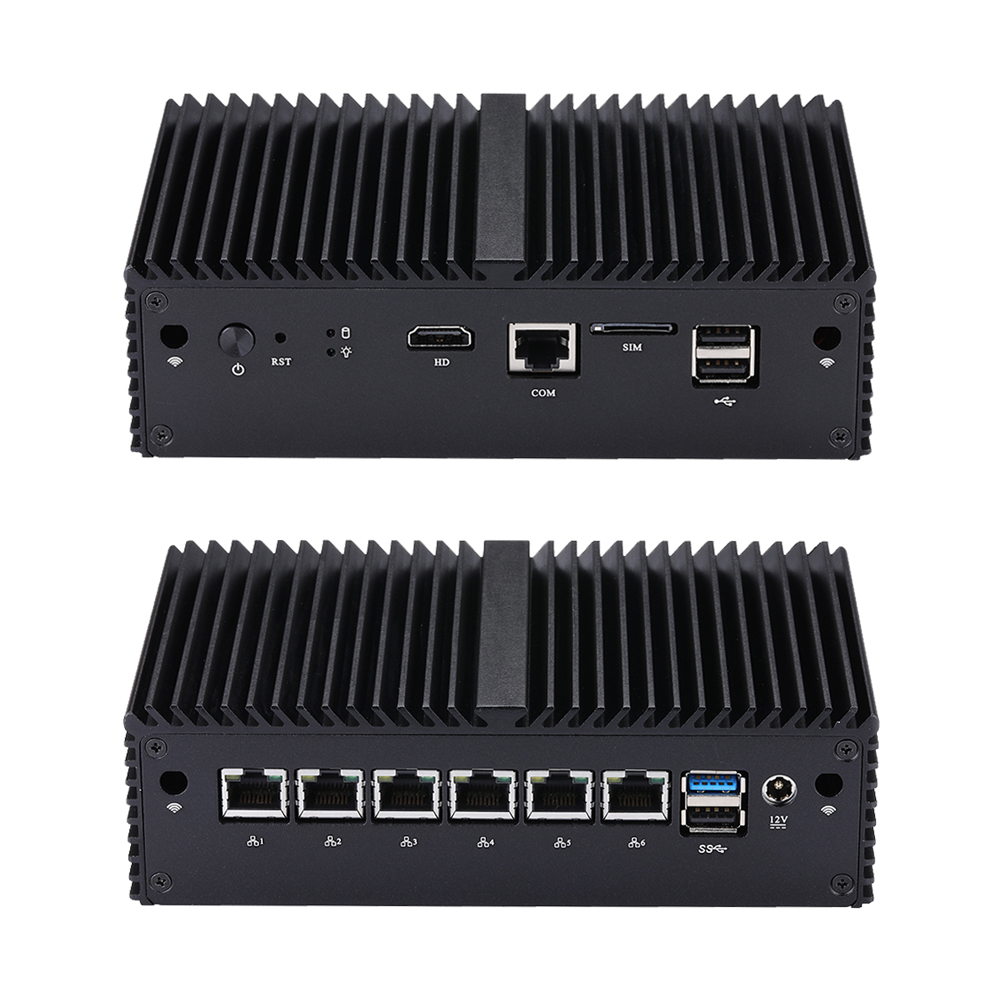

Q10100G6-S04

Серия с много LAN портове

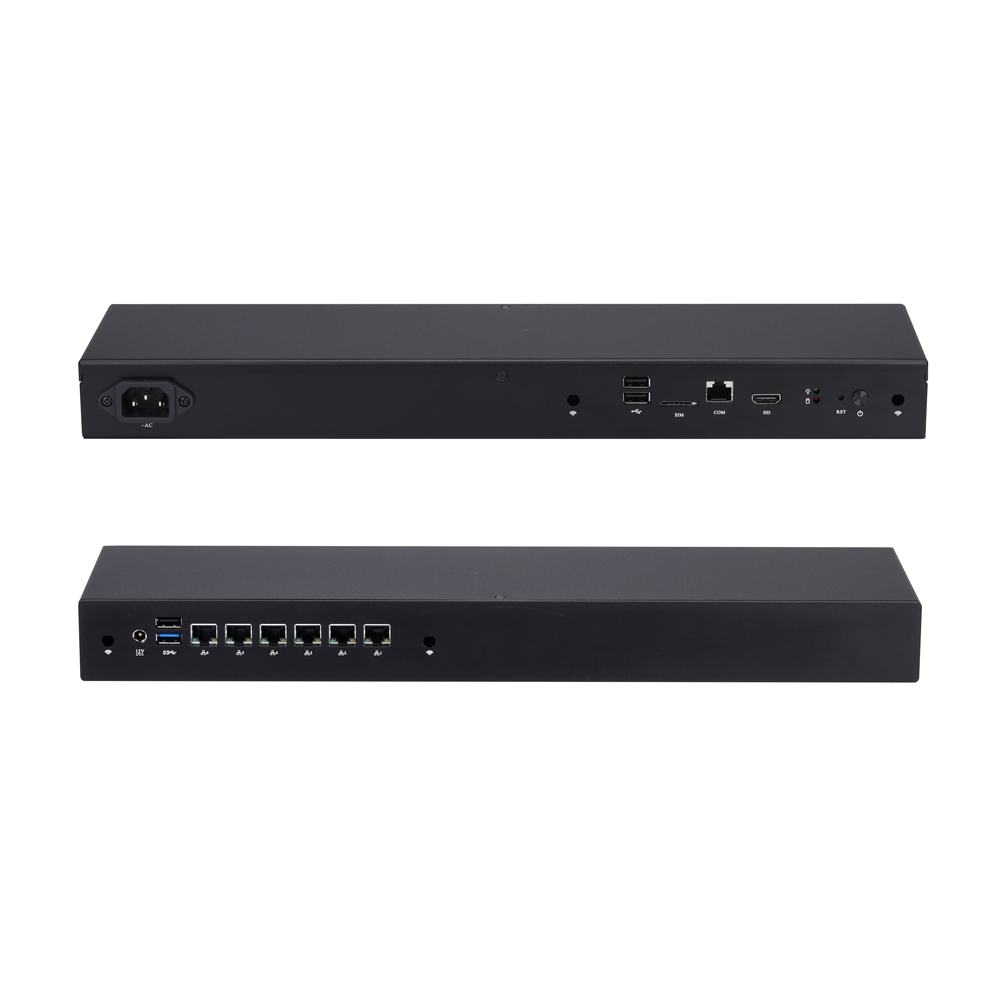

Q10100G6-1U10

Серия с много LAN портове

MB3J613-0111 MB3J613-0121 Intel Bay Trail Pentium Celeron ATOM N2840 J1800 J1900 N2920 N2930 N3540

Main Features

Intel Bay Trail Processor
1 × HDMI, 1x RS-232 (RJ-45)
1 × USB 3.0, 3 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 1 × mSATA
6 × Intel I211-AT/I210-AT Gigabit LAN

Related Products

Дънна платка MB7UT1X-150U Series

MB7UT1X-150U

Дънна платка MB4J61Z-0900 Series

MB4J61Z-0900

Дънна платка MB7UT1X-1500 Series

MB7UT1X-1500

Дънна платка MB3U422-0400 Series

MB3U422-0400

Дънна платка MB2J400-0700 Series

MB2J400-0700

Дънна платка MB2J61A-0900 Series

MB2J61A-0900

CPU	Intel Bay Trail Processor
Чипсет	By CPU
Размери	148× 104mm
Брой ядра	By CPU
Макс. скорост	By CPU
L2 кеш	By CPU
BIOS	UEFI

Технология	DDR3L 1333/1600MHz SDRAM
Макс.	8GB
Сокет	1 × SO-DIMM

Контролер	By CPU
VRAM	Shared Memory
HDMI	1
Множество дисплеи	No

Интерфейс	10/100/1000Mbps
Контролер	6 × Intel I211-AT/I210-AT Gigabit LAN
Конектор	6 × RJ-45

Бутон за включване	1 × Power Button, 1 × Reset Button
LED	1 × Power LED, 1 × HDD LED
USB	2 × USB 2.0
Серийн порт	1 × RS-232 (RJ-45)
HDMI	1
SIM слот	1

Серия Mini PC

Серия дънни платки

Серия за NAS съхранение

Серия OPS

Серия панелни компютри

Аксесоари

Дънна платка MB3J613-0100 Series

Key Specs

Products Using This Board (2)

Main Features

Процесорна система

Памет

Графика

Ethernet

Аудио

Преден I/O

Заден I/O

Съхранение

Разширение

Вътрешен конектор

Watchdog Timer

Захранване

Условия на околната среда

Аксесоари

Поддръжка на OC

Package Contents

Order & Specification Selection

BIOS & Firmware

Driver Downloads

Related Products

mSATA	1 × Full-length Mini PCIe for SSD
M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe	1 × Full-length Mini PCIe for 4G

VGA	1, 2 × 5Pin, Pitch 2.0mm (Option)
Серийн порт	3, 2 × 5Pin, Pitch 2.0mm (Option)
RS-485	COM3/4 can be set up as RS-485 (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
SATA PWR Конектор	1
SIM слот	0
Джъмпер за автоматично стартиране	Yes, 1 × 3Pin, Pitch 2.54mm
Джъмпер за изчистване на CMOS	0
GPIO конектор	1, 2 × 5Pin, Pitch 2.0mm
USB 2.0 Header	1, 1 × 4Pin, Pitch 2.54mm
Конектор за преден панел	1, 2 × 5Pin, Pitch 2.54mm
Speakers Header	No
Power Header	1, 1 × 2Pin, Pitch 5.08mm (Option)

Изход	From Super I/O to Drag RESETCON#
Интервал	256 Segments,0,1,2,3,,,255 sec/min

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP	Datasheet
MB3J613-0111	Bay trail	Celeron	J1800	2 / 2	2.41Ghz ~ 2.58Ghz	1M	Intel HD Graphics	10W
MB3J613-0121	Bay trail	Celeron	J1900	4 / 4	2.00Ghz ~ 2.42Ghz	2M	Intel HD Graphics	10W
