Qotom
MB3J403-0800 image 11 / 6

Дънна платка MB3J403-0800 Series

Model: MB3J403-0800

Total LAN4
LAN Speed1G RJ45

Key Specs

CPU
Elkhart Lake
Memory
DDR4 SO-DIMM · Max 32GB
LAN
4
Storage
mSATA, SATA
Board Size
148x104

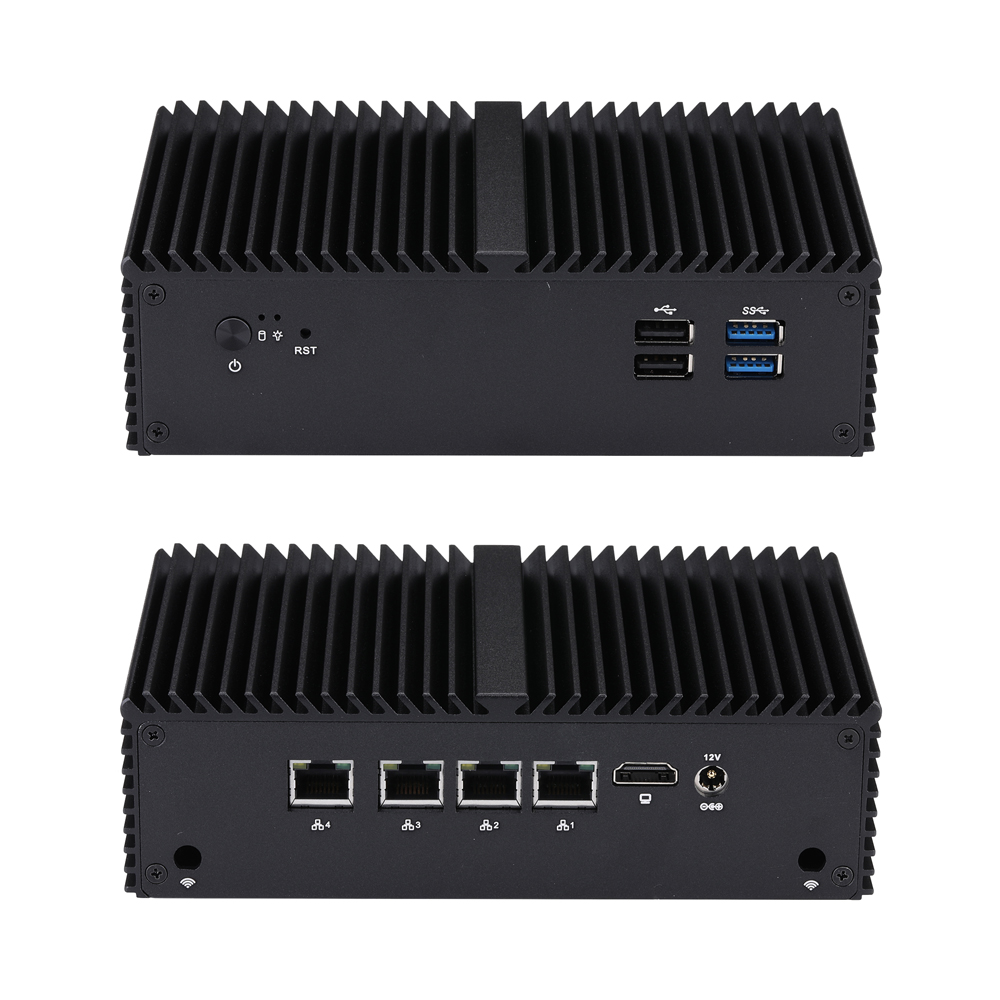

Products Using This Board (1)

Q10800G4-S04

Q10800G4-S04

Серия с много LAN портове

MB3J403-0811MB3J403-0821IntelElkhart LakePentiumCeleronATOMN6210N6211J6412J6413J6415J6426

Main Features

  • Intel Elkhart Lake Processor
  • 1 × HDMI
  • 2 × USB 3.0, 2 × USB 2.0
  • 2 × M.2, 1 × mSATA, 1 × SATA 3.0
  • 4 × Realtek Gigabit LAN

Процесорна система

CPUIntel Elkhart Lake Processor
ЧипсетBy CPU
Размери148 × 104mm
Брой ядраBy CPU
СкоростBy CPU
L2 кешBy CPU
BIOSUEFI

Памет

ТехнологияDDR4 2133/2400MHz SDRAM
Макс.32GB
Сокет1 × SO-DIMM

Графика

КонтролерBy CPU
VRAMShared Memory
VGA0
HDMI1 (Support HDMI 1.4a)
Множество дисплеиN o

Ethernet

Интерфейс10/100/1000Mbps
Контролер4 × Realtek Gigabit LAN
Конектор4 × RJ-45

Аудио

КонтролерNo

Преден I/O

Бутон за включване1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB0
USB2 × USB 3.0, 2 × USB 2.0
Серийн порт0
DC-IN1
Phoenix 2Pin0
HDMI1
Ethernet4
Аудио0

Съхранение

Макс. скорост на трансфер на данниSATA 3.0 (6.0Gb/S)

Разширение

mSATA1 × Full-length Mini PCIe for SSD
M.21 × M.2 for 4G/5G (B key, Type: 3042/3052), 5G Defaults to PCIe Mode, USB 3.0 Mode Requires Customization
M.21 × M.2 for Wi-Fi (E key, Type: 2230)

Вътрешен конектор

VGA Header0
Серийн порт0
RS-4850
PS/20
SATA1, SATA 3.0 (6.0Gb/S)
SATA PWR Конектор1, 1 × 4Pin, Pitch PH2.0mm
SIM слот1
Джъмпер за автоматично стартиранеYes, 1 × 3Pin, Pitch 2.54mm
Джъмпер за изчистване на CMOSYes, 1 × 3Pin, Pitch 2.54mm
GPIO конектор0
Избор на захранване за GPIO0
Конектор за преден панел0
Power Header1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

Watchdog Timer

ИзходFrom Super I/O to Drag RESETCON#
Интервал256 Segments,0,1,2,3,,,255 sec/min

Захранване

Входно захранване12V DC in, 5.5mm/2.5mm

Условия на околната среда

Работна температура0-50 ℃

Аксесоари

АксесоариCable for HDD

Поддръжка на OC

OCUEFI Windows 10, UEFI Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB3J403-0811 Elkhart Lake Celeron N6210 2 / 2 1.20Ghz ~ 2.6Ghz 1.5M Intel UHD Graphics 6.5W
MB3J403-0821 Elkhart Lake Celeron J6412 4 / 4 2.00Ghz ~ 2.60Ghz 1.5M Intel UHD Graphics 10W
