Дънна платка MB2J113-0100 Series

Model: MB2J113-0100

Total LAN1
LAN Speed1G RJ45
Serial Ports1

Key Specs

CPU
Bay Trail
Memory
DDR3L SO-DIMM · Max 8GB
LAN
1
Storage
mSATA, SATA
Board Size
120x120

Products Using This Board (4)

Q10100N-S02

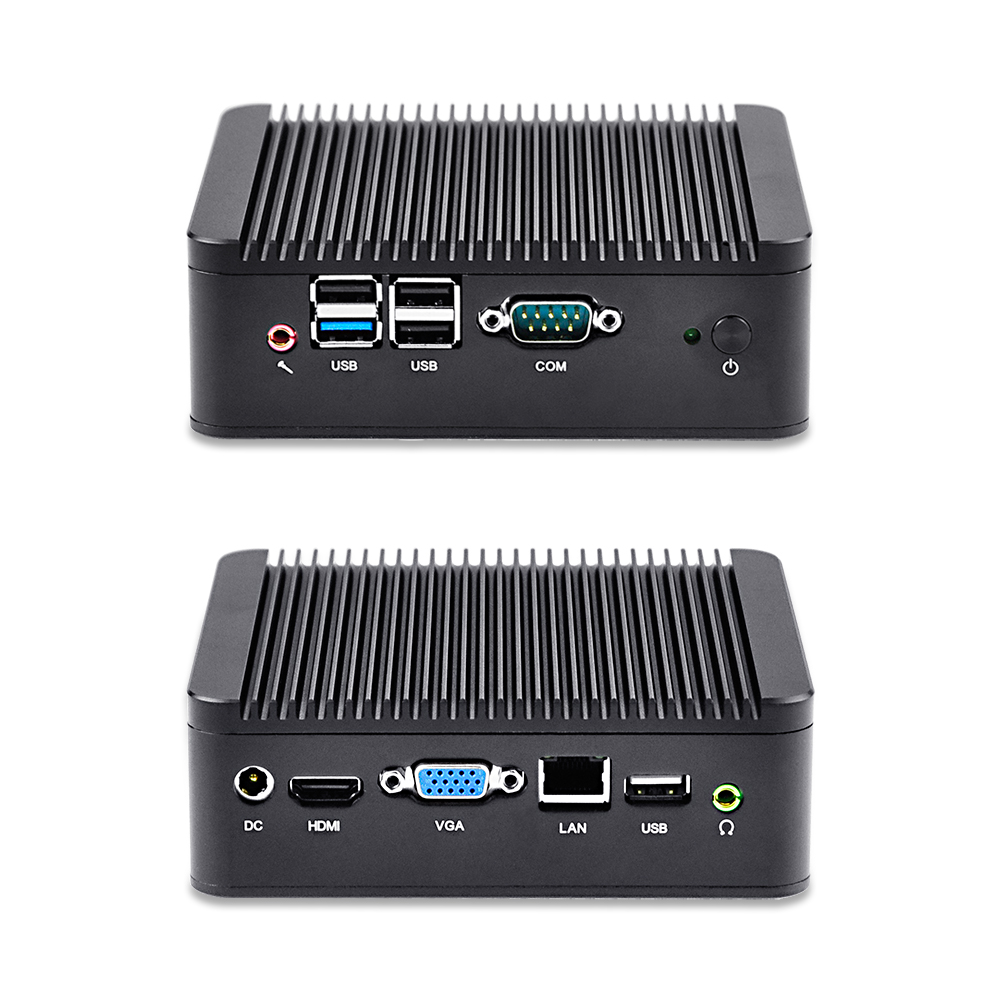

Q10100N-S02

Базова серия

Q10100N-S08

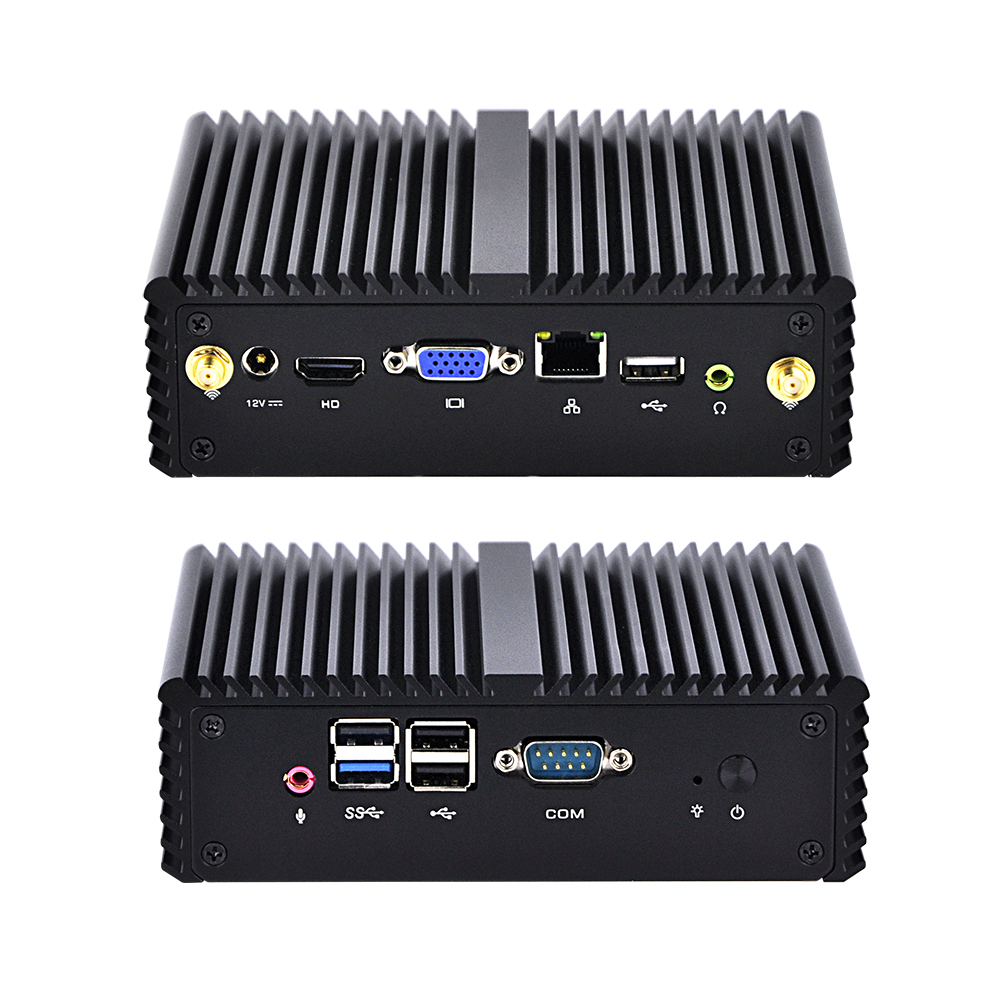

Q10100N-S08

Базова серия

Q10100N-S01

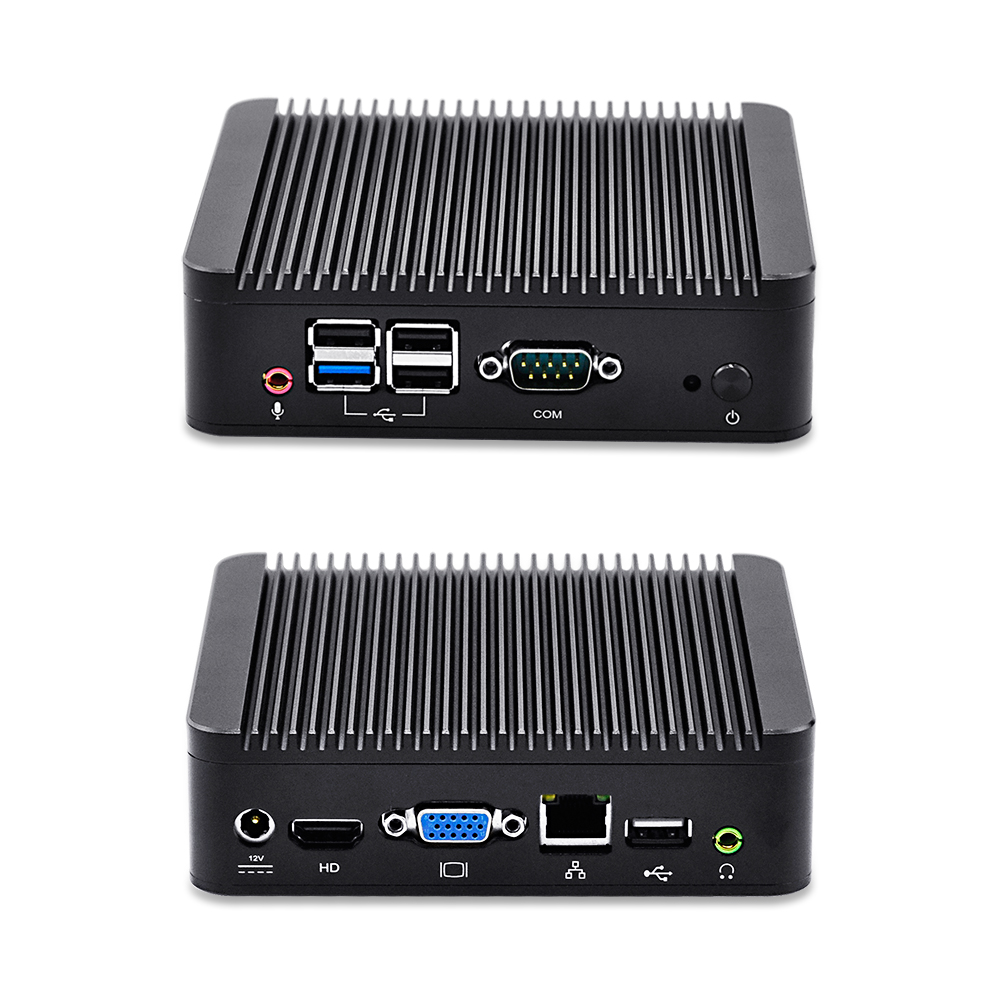

Q10100N-S01

Базова серия

Q10100N-S07

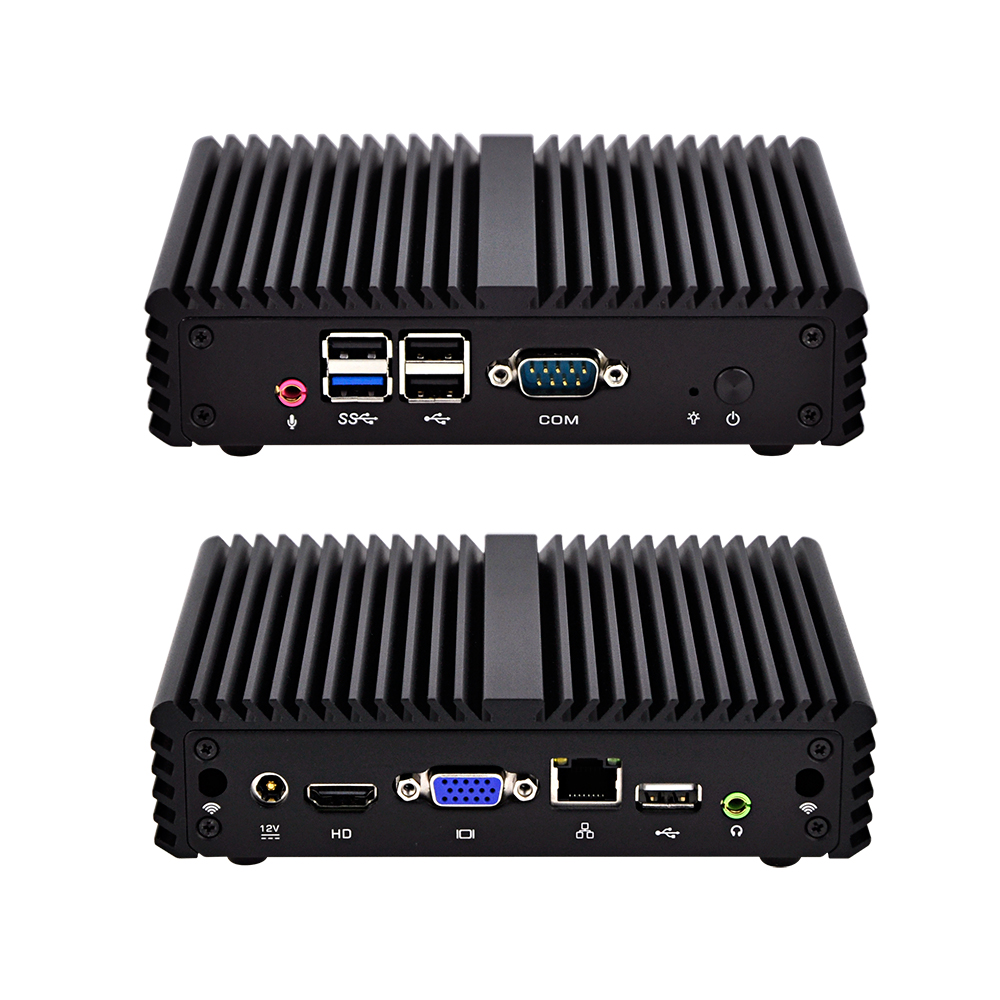

Q10100N-S07

Базова серия

Q1800G-PQ1900G-PMB2J113-0111MB2J113-0121MB2J113-0123MB2J113-0134IntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × VGA, 1 × HDMI, 4 × RS-232
  • 1 × USB 3.0, 4 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 1 × mSATA
  • 1 × Realtek Gigabit LAN

Процесорна система

CPUIntel Bay Trail Processor
ЧипсетBy CPU
Размери120 × 120mm
Брой ядраBy CPU
Макс. скоростBy CPU
L2 кешBy CPU
BIOSUEFI

Памет

ТехнологияDDR3L 1333/1600MHz SDRAM
Макс.8GB
Сокет1 × SO-DIMM

Графика

КонтролерBy CPU
VRAMShared Memory
VGA1
LVDS0
HDMI1
Множество дисплеиYes

Ethernet

Интерфейс10/100/1000Mbps
Контролер1 × Realtek Gigabit LAN
Конектор1 × RJ-45

Аудио

КонтролерRealtek HD Audio

Преден I/O

Бутон за включване1
LED1 × Power LED
USB1 × USB 3.0, 3 × USB 2.0
Серийн порт1 × RS-232
Аудио1 (Mic-in)

Заден I/O

USB1 × USB 2.0
Аудио1 (Line-out)
DC-IN1
VGA1
HDMI1
Ethernet1

Съхранение

Макс. скорост на трансфер на данниSATA 3.0 (6.0Gb/S)

Разширение

mSATA1 × Full-length Mini PCIe for SSD
Mini-PCIe1 × Half-length Mini PCIe for Wi-Fi

Вътрешен конектор

LVDS0
VGA1, 2 × 5Pin, Pitch 2.0mm
Серийн порт0
RS-4850
SATA1, SATA 3.0 (6.0Gb/S)
SATA PWR Конектор1, 1 × 4Pin, Pitch PH2.0mm
SIM слот0
Джъмпер за автоматично стартиранеNo
Джъмпер за изчистване на CMOS0
GPIO конектор0
USB 2.0 Header1, 1 × 4Pin, Pitch 2.54mm
Конектор за преден панел1, 2 × 2Pin, Pitch 2.54mm
Speakers Header1, 2 × 5Pin, Pitch 2.54mm
Power Header1, 1 × 2Pin, Pitch 2.5mm (Option)
Входно захранване12V DC in, 5.5mm/2.5mm

Условия на околната среда

Работна температура0-50℃

Аксесоари

АксесоариCable for HDD

Поддръжка на OC

OCWindows 7, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
MB2J113-0111 Q1800G-P Bay trail Celeron J1800 2 / 2 2.41Ghz ~ 2.58Ghz 1M Intel HD Graphics 10W
MB2J113-0121 Q1900G-P Bay trail Celeron J1900 4 / 4 2.00Ghz ~ 2.42Ghz 2M Intel HD Graphics 10W
MB2J113-0122 - Bay trail Celeron N2920 4 / 4 1.86Ghz ~ 2.00Ghz 2M Intel HD Graphics 7.5W
MB2J113-123 - Bay trail Celeron N2930 4 / 4 1.83Ghz ~ 2.16Ghz 2M Intel HD Graphics 7.5W
MB2J113-0134 MB2J113-0125 Bay trail Pentium N3540 4 / 4 2.16Ghz ~ 2.66Ghz 2M Intel HD Graphics 7.5W
