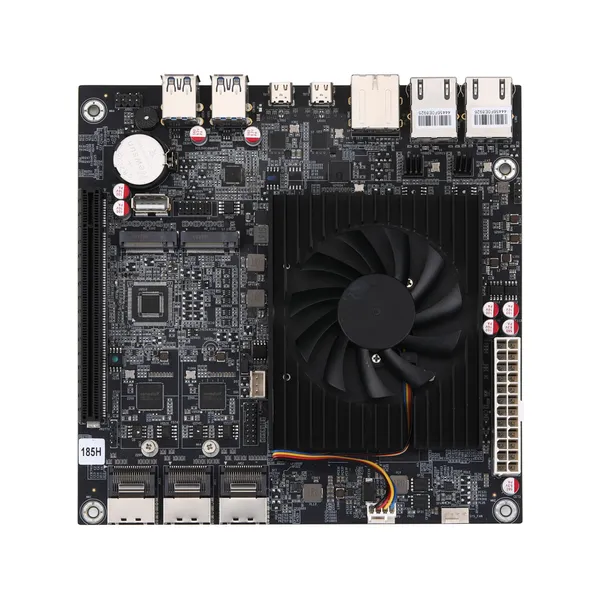

MB7U20Z-1500 image 11 / 6

Матчына плата MB7U20Z-1500 Series

Model: MB7U20Z-1500

Total LAN2
LAN Speed10G RJ45

Key Specs

CPU
Meteor Lake / Arrow Lake
Memory
Integrated · Max Integrated
LAN
2
Storage
M.2 Mkey, Mini SAS
Board Size
170x170
IntelMeteor LakeArrow Lake125U155U125H155H185HMB7U20Z-1551MB7U20Z-1571MB7H20Z-1551MB7H20Z-1571MB7H20Z-1591MB7U20Z-1651MB7U20Z-1671MB7H20Z-1651MB7H20Z-1671MB7H20Z-1691Core Ultra 5Core Ultra 7Core Ultra 9225U255U225H255H285H

Main Features

  • Intel Meteor Lake U/H Ultra Processor(Series 1)
  • Intel Arrow Lake U/H Ultra Processor(Series 2)
  • 1 × Display Port, 1 × HDMI
  • 2 × Thunderbolt 4, 4 × USB 3.2, 1 × USB 2.0
  • 2 × M.2, 3 × Mini SAS ( 12 × SATA 3.0)
  • 2 × Marvell AQC113C 10G LAN
  • 1 × PCIe × 16 Slot ( PCIe 5.0 × 8)

Працэсарная сістэма

CPU• Intel Meteor Lake U/H Ultra Processor(Series 1) • Intel Arrow Lake U/H Ultra Processor(Series 2)
ЧыпсэтBy CPU
Памеры170× 170mm
Колькасць ядраўBy CPU
Макс. хуткасцьBy CPU
Кэш L2By CPU
BIOSUEFI

Памяць

ТэхналогіяLPDDR5 8400MHz SDRAM
Па змаўчанні32GB, Integrated
Макс.64GB (Option)

Графіка

КантролерBy CPU
VRAMShared Memory
DisplayPort1
HDMI1 (Support HDMI 1.4a)
МультыдысплейYes

Ethernet

RJ45/10G2, Marvell AQC113C 10G LAN

Франтальны ўвод/вывад

Mini SAS3 × Mini SAS ( 12 × SATA 3.0)

Задні I/O

USB4× USB 3.2 Gen2 10Gbps (Type A)
Ethernet2× 10G
Дысплей1× Display Port,1× HDMI
Thunderbolt 42

Носьбіт дадзеных

M.22 × M.2 for SSD (M key, Type: 2280, PCIe 4.0 × 4)
Mini SAS3 × Mini SAS ( 12 × SATA 3.0)

Пашырэнне

M.22 × M.2 for SSD (M key, Type: 2280, PCIe 4.0 × 4)
Слот PCIe1× PCIe Slot (Type: X16, PCIe 5.0 × 8)

Унутраны раз'ём

Слот PCIe1, PCIe slot (Type: X16, PCIe 5.0 × 8)
Раздым сілкаванняATX PWR (24 pin)
Раз'ём вентылятара CPU1, 1 × 4Pin, Pitch 2.54mm
Раздым вентылятара сістэмы1, 1 × 4Pin, Pitch 2.54mm
Раз'ём франтальнай панэлі1, 2 × 8Pin, Pitch 2.0mm
Раздым USB 2.01 × USB 2.0 (Type A)
Раздым USB 2.02, 2 × 5Pin, Pitch 2.54mm
Паслядоўны порт1, 1 × 4Pin,Pitch 2.54mm
Jumper ачысткі CMOSYes, 1 × 3Pin, Pitch 2.54mm

Таймер watchdog

ВыхадFrom Super I/O to Drag RESETCON#
Інтэрвал256 Segments,0,1,2,3,,,255 sec/min

Сілкаванне

Уваходная магутнасцьATX PWR (24 pin)

Умовы эксплуатацыі

Рабочая тэмпература0-50℃

Аксесуары

АксесуарыN o

Падтрымка АС

АСUEFI Windows 11, UEFI Linux

Package Contents

  • Motherboard × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPP-CoresE-CoresDatasheet
MB7U20Z-1551 Meteor Lake Core Ultra 5 125U 12 / 14 1.30 GHz ~ 4.30 GHz 12M Intel Graphics 15-57W 2 8
MB7U20Z-1571 Meteor Lake Core Ultra 7 155U 12 / 14 1.70 GHz ~ 4.80 GHz 12M Intel Graphics 15-57W 2 8
MB7H20Z-1551 Meteor Lake Core Ultra 5 125H 14 / 18 1.20 GHz ~ 4.50 GHz 18M I ntel Arc graphics 28-115W 4 8
MB7H20Z-1571 Meteor Lake Core Ultra 7 155H 16 / 22 1.40 GHz ~ 4.80 GHz 24M Intel Arc graphics 28-115W 6 8
MB7H20Z-1591 Meteor Lake Core Ultra 9 185H 16 / 22 2.30 GHz ~ 5.10 GHz 24M Intel Arc graphics 45-115W 6 8
