Матчына плата MB3J422-0400 Series

Name: Матчына плата MB3J422-0400 Series
Brand: Qotom
SKU: MB3J422-0400

Model: MB3J422-0400

Total LAN4

LAN Speed1G RJ45

Serial Ports1

Key Specs

CPU: Apollo Lake
Memory: DDR3L SO-DIMM · Max 8GB
LAN: 4
Storage: mSATA, SATA
Board Size: 148x104

Products Using This Board (1)

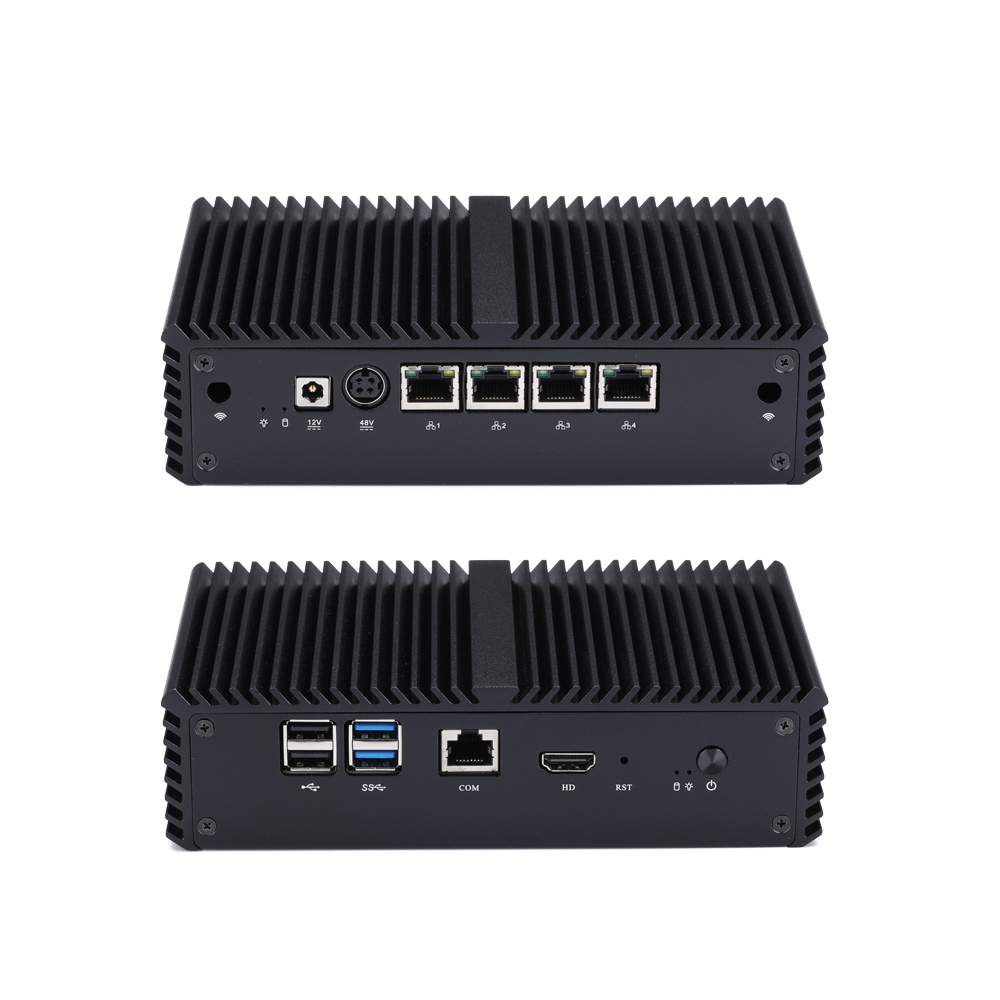

Q10400G4-S05

Серыя Multi-LAN

Q3355G4-P Q3455G4-P MB3J422-0411 MB3J422-0421 Intel Apollo Lake Pentium Celeron ATOM J3355 J3455 N3350 N3450 N4200 J4205

Main Features

Intel Apollo Lake Processor
1 × HDMI
2 × USB 3.0, 2 × USB 2.0
1 × mSATA,1 × Mini-PCIe, 1 × SATA 3.0
4 × Intel WGI211-AT/I210-AT Gigabit LAN
4 × POE Out

Працэсарная сістэма

CPU	Intel Apollo Lake Processor
Чыпсэт	By CPU
Памеры	148 × 104mm
Колькасць ядраў	By CPU
Макс. хуткасць	By CPU
Кэш L2	By CPU
BIOS	UEFI

Памяць

Тэхналогія	DDR3 1333/1600MHz SDRAM
Макс.	8GB
Socket	1 × SO-DIMM

Графіка

Кантролер	By CPU
VRAM	Shared Memory
VGA	1 (Option)
HDMI	1 (Support HDMI 1.4a)
Мультыдысплей	Yes

Ethernet

Інтэрфейс	10/100/1000Mbps
Кантролер	4 × Intel I211-AT/I210-AT Gigabit LAN (With POE)
Раз'ём	4 × RJ-45

Аўдыё

Кантролер

Франтальны ўвод/вывад

Кнопка ўключэння	1 × Power Button, 1 × Reset Button
LED	1 × Power LED,1 × HDD LED
USB	2 × USB 3.0, 2 × USB 2.0
Паслядоўны порт	1 × Connector,RS-232 (RJ-45) by Default RS-232 (DB9) (Option)
HDMI	1

Задні I/O

Ethernet	4
DC-IN 1	1, 12V
DC-IN 2	1, 48V Mini Din

Носьбіт дадзеных

Макс. хуткасць перадачы даных

SATA 3.0 (6.0Gb/S)

Пашырэнне

mSATA	1 × Full-length Mini PCIe for SSD
Mini-PCIe	1 × Full-length Mini PCIe for 4G

Унутраны раз'ём

Раздым VGA	1, 2 × 5Pin, Pitch 2.0mm (Option)
Паслядоўны порт	3, 2 × 5Pin, Pitch 2.0mm (Option)
RS-485	0
SATA	1, SATA 3.0 (6.0Gb/S)
Раздым сілкавання SATA	1, 1 × 4Pin, Pitch PH2.0mm
Слот SIM	1
AutoStart Jumper	No
Jumper ачысткі CMOS	Yes, 1 × 3Pin, Pitch 2.0mm
Раз'ём GPIO	1, 2 × 5Pin, Pitch 2.0mm
Раздым USB 2.0	2, 2 × 5Pin, Pitch 2.54mm
Раз'ём франтальнай панэлі	1, 2 × 5Pin, Pitch 2.54mm
Раздым сілкавання	1, 12V, 1 × 2Pin, Pitch 5.08mm (Option)
Раздым сілкавання	1, 48V, 1 × 2Pin, Pitch 5.08mm (Option)

Таймер watchdog

Выхад	From Super I/O to Drag RESETCON#
Інтэрвал	256 Segments,0,1,2,3,,,255 sec/min

Сілкаванне

Уваходная магутнасць	12V DC in, 5.5mm/2.5mm
Уваходная магутнасць	48V Mini Din DC in

Умовы эксплуатацыі

Рабочая тэмпература

0-50℃

Аксесуары

Cable for HDD

Падтрымка АС

АС	Windows 10, Linux

Related Products

Матчына плата MB7UT1X-150U Series

MB7UT1X-150U

Матчына плата MB4J61Z-0900 Series

MB4J61Z-0900

Матчына плата MB7UT1X-1500 Series

MB7UT1X-1500

Матчына плата MB3U422-0400 Series

MB3U422-0400

Матчына плата MB2J400-0700 Series

MB2J400-0700

Матчына плата MB2J61A-0900 Series

MB2J61A-0900

Ordering Code	Legacy Model	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP	Datasheet
MB3J422-0411	Q3355G4-P	Apollo Lake	Celeron	J3355	2 / 2	2.00Ghz ~ 2.50Ghz	2M	Intel HD 500	10W
MB3J422-0421	Q3455G4-P	Apollo Lake	Celeron	J3455	4 / 4	1.50Ghz ~ 2.50Ghz	2M	Intel HD 500	10W
