Qotom

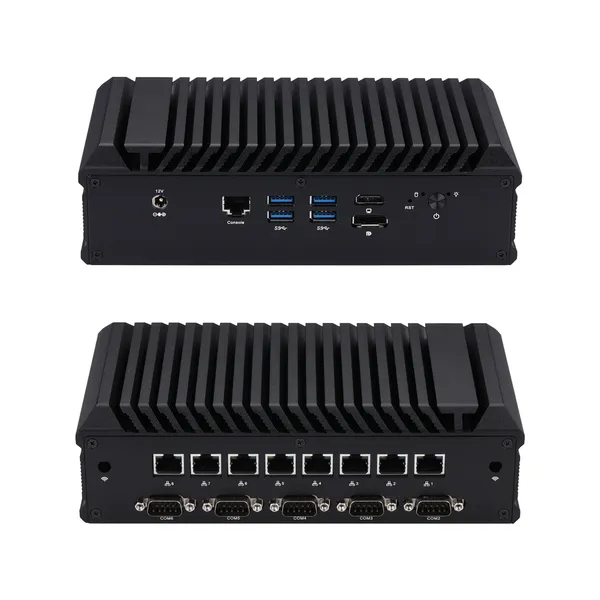

Q30600GER3X-S20 image 11 / 7

كمبيوتر صغير Q30600GER3X سلسلة S20

Model: Q30600GER3X-S20

Total LAN8
LAN Speed1G RJ45
Serial Ports1

Key Specs

CPU
Skylake / Kaby Lake / Kaby Lake-R
Memory
DDR3L SO-DIMM · Max 8GB
LAN
8
Storage
mSATA, SATA

Based on Motherboard

MB4U86R-0600-D3

MB4U86R-0600-D3

View motherboard →

7600U3867U4417U8350U8650U8130U8250U8550UIntel6600U6200U6500U3865U3965U4415U6300U7560U7660U7130U7200U7500U7100U6100UKaby Lake-R4405U6006U7020USkylakeKaby Lake3855U3955UCore i3Core i5Core i7PentiumCeleronQ30611GER3XQ30612GER3XQ30631GER3XQ30651GER3XQ30671GER3XQ30711GER3XQ30712GER3XQ30731GER3XQ30751GER3XQ30771GER3XQ30811GER3XQ30821GER3XQ30831GER3XQ30851GER3XQ30871GER3X

Main Features

  • Intel 6 th Skylake-U Processor
  • Intel 7 th Kabylake-U Processor
  • Intel 8 th Kabylake-R-U Processor
  • 1 × Display Port, 1 × HDMI
  • 4 × USB 3.0
  • 1 × mSATA, 1 × Mini PCIe, 1 × M.2, 1 × SATA 3.0
  • 1 × RS-232 (RJ-45), 5 × RS-232 (DB9)
  • 8 × Realtek Gigabit LAN

نظام المعالج

CPU• Intel 6 th Skylake-U Processor • Intel 7 th Kabylake-U Processor • Intel 8 th Kabylake-R-U Processor
TDP لوحدة المعالجةBy CPU
ذاكرة1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
مجموعة الشرائحBy CPU
رسومياتBy CPU
مجموعة شرائح LAN8 × Realtek Gigabit LAN
مراقب التشغيلYes

I/O أمامي

زر الطاقة1 × Power Button,1 × Reset Button
LED1 × Power LED,1 × HDD LED
USB4 × USB 3.0
المنفذ التسلسلي1 × RS-232 Port (RJ-45)
الطاقة1 × DC Jack
إخراج الفيديو1 × HDMI,1 × Display Port

الإدخال/الإخراج الخلفي

LAN8 × Realtek Gigabit LAN
المنفذ التسلسلي5 × RS-232 Port (DB9) (COM3/COM4 Support 5V/12V)

التخزين

النوع1 × 2.5-inch HDD/SSD
النوع1 × Mini PCIe for mSATA SSD

توسعة

Mini PCIe1 × Mini PCIe (Only Support USB Device) Full-length for 4G Half-length for Wi-Fi
M.21 × M.2 for Wi-Fi (E key, Type: 2230)
فتحة بطاقة SIM1
وصلة تشغيل تلقائيYes,1 × 3Pin, Pitch 2.54mm
دخل تيار مستمرNo
وصلة مسح CMOSYes,1 × 3Pin, Pitch 2.0mm
GPIO1,2 × 5Pin, Pitch 2.0mm
RS-485COM3/4 can be set up as RS-485

الطاقة

محول الطاقة12V4A
مقبس DC5.5mm, 2.5mm

بيئي

درجة حرارة التشغيل0°C~50°C
درجة حرارة غير تشغيلية-20°C~80°C
رطوبة10%~90%

ميكانيكي

مادةAluminium Alloy
الأبعاد221 × 121 × 62mm
الوزن1.45kg
تركيبVESA Mounting Bracket
أبعاد التغليف285 × 260 × 93mm
قفل KensingtonNo
وضع التبريدFanless Design

دعم نظام التشغيل

نظام التشغيلWindows 10, Linux Windows 7 (only for 6 th Gen Skylake)

Package Contents

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q30611GER3X-S20 Skylake Celeron 3855U 2 / 2 1.6GHz 2M Intel HD 510 15W
Q30612GER3X-S20 Skylake Celeron 3955U 2 / 2 2.0GHz 2M Intel HD 510 15W
Q30631GER3X-S20 Skylake Core i3 6100U 2 / 4 2.3GHz 3M Intel HD 520 15W
Q30651GER3X-S20 Skylake Core i5 6200U 2 / 4 2.3GHz ~ 2.8GHz 3M Intel HD 520 15W
Q30671GER3X-S20 Skylake Core i7 6500U 2 / 4 2.5GHz ~ 3.1GHz 4M Intel HD 520 15W
Q30711GER3X-S20 Kaby Lake Celeron 3865U 2 / 2 1.8GHz 2M Intel HD 610 15W
Q30712GER3X-S20 Kaby Lake Celeron 3965U 2 / 2 2.2GHz 2M Intel HD 610 15W
Q30731GER3X-S20 Kaby Lake Core i3 7100U 2 / 4 2.4GHz 3M Intel HD 620 15W
Q30751GER3X-S20 Kaby Lake Core i5 7200U 2 / 4 2.5GHz ~ 3.1GHz 3M Intel HD 620 15W
Q30771GER3X-S20 Kaby Lake Core i7 7500U 2 / 4 2.7GHz ~ 3.5GHz 4M Intel HD 620 15W
Q30811GER3X-S20 Kaby Lake R Celeron 3867U 2 / 2 1.8GHz 2M Intel HD 610 15W
Q30821GER3X-S20 Kaby Lake R Pentium 4417U 2 / 2 2.3GHz 2M Intel HD 610 15W
Q30831GER3X-S20 Kaby Lake R Core i3 8130U 2 / 4 2.0GHz ~ 3.40GHz 4M Intel UHD 620 15W
Q30851GER3X-S20 Kaby Lake R Core i5 8250U 4 / 8 1.6GHz ~ 3.4GHz 6M Intel UHD 620 15W
Q30871GER3X-S20 Kaby Lake R Core i7 8550U 4 / 8 1.8GHz ~ 4.0GHz 8M Intel UHD 620 15W
