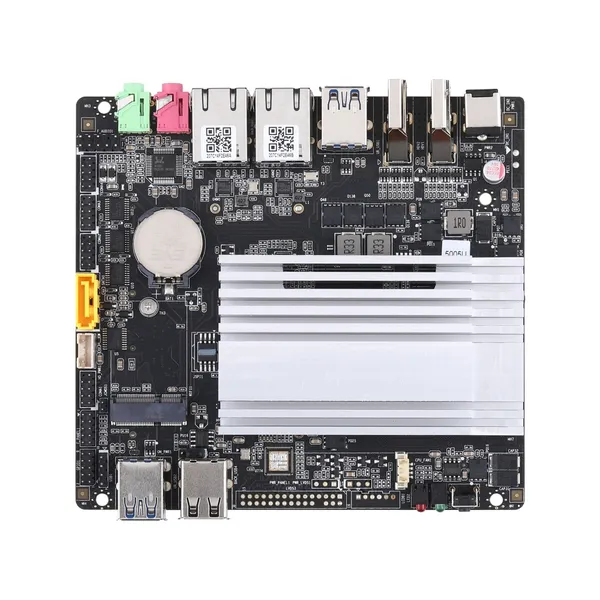

Motherboard MB2U246-0500 Series

Name: Motherboard MB2U246-0500 Series
Brand: Qotom
SKU: MB2U246-0500

Model: MB2U246-0500

Total LAN2

LAN Speed1G RJ45

Serial Ports4

Key Specs

CPU: Haswell / Broadwell
Memory: DDR3L SO-DIMM · Max 8GB
LAN: 2
Storage: mSATA, SATA
Board Size: 120x120

Products Using This Board (3)

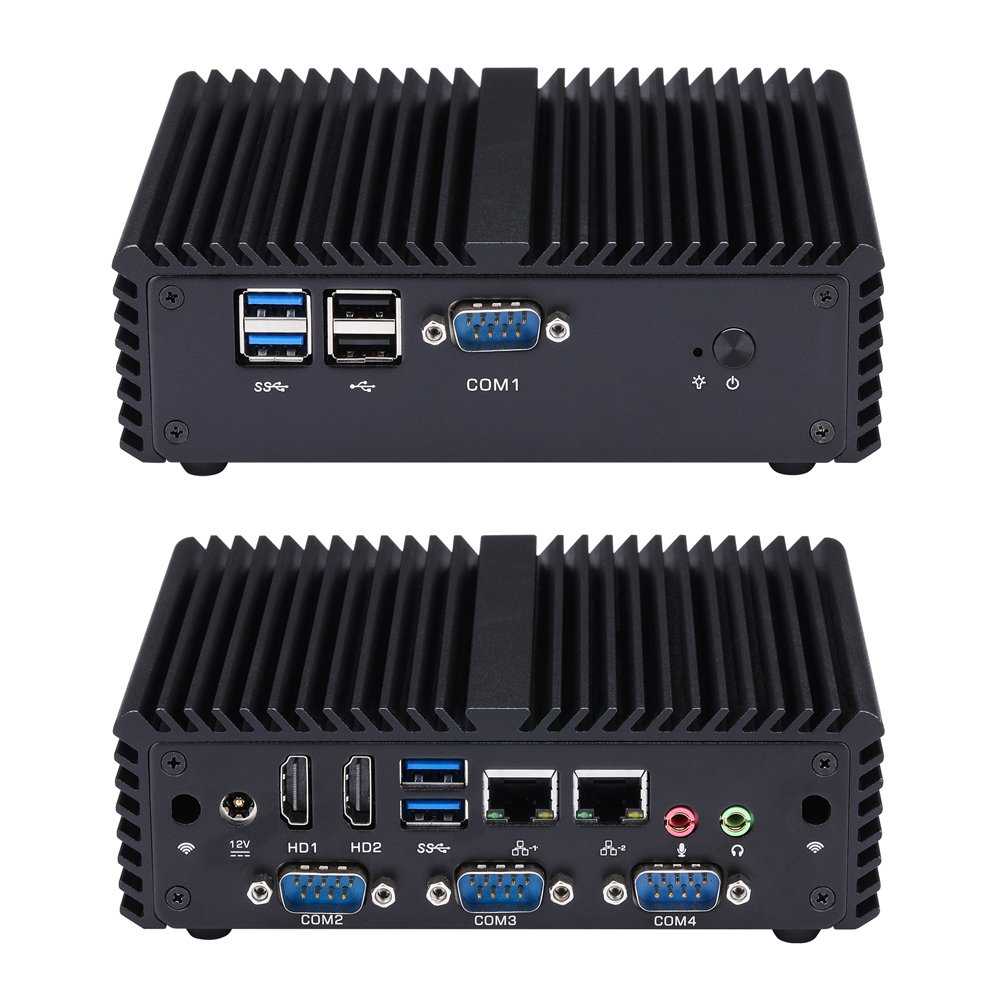

Q30400P-S08

سلسلة المنافذ التسلسلية المتعددة

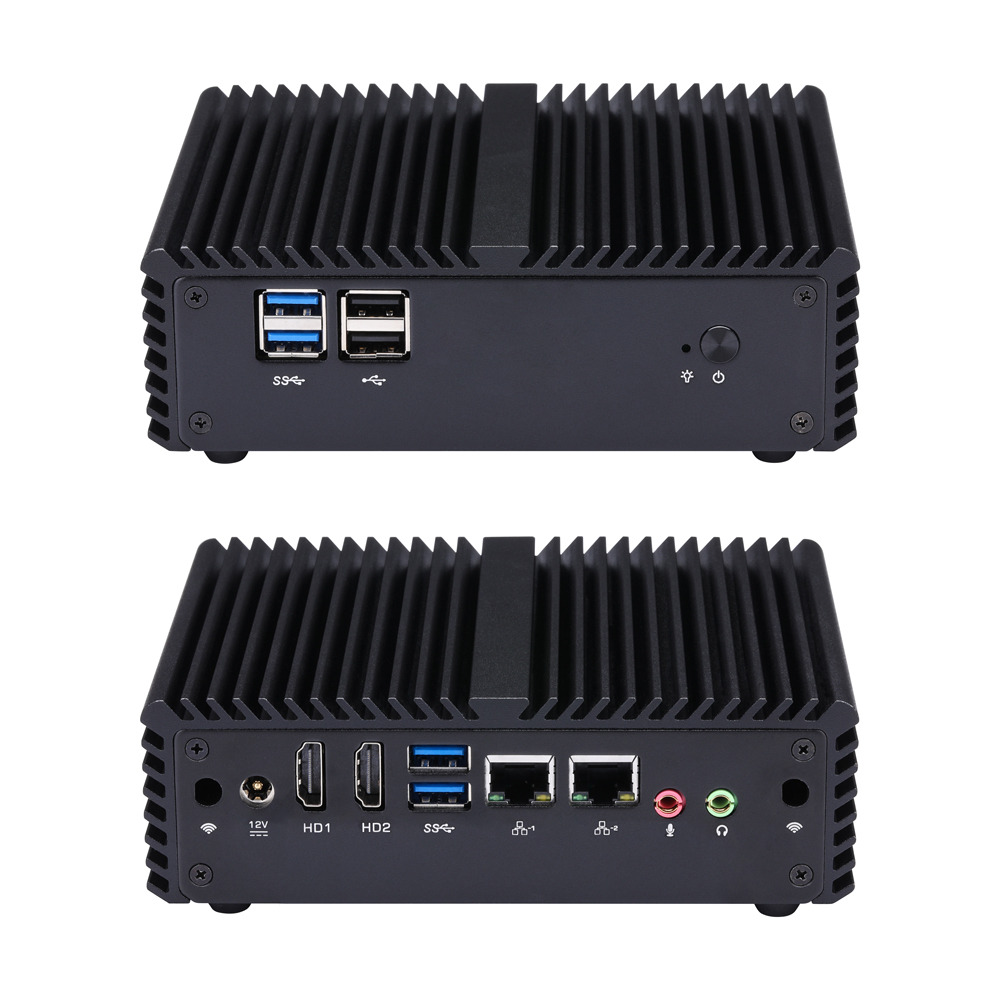

Q30400S-S08

السلسلة الأساسية

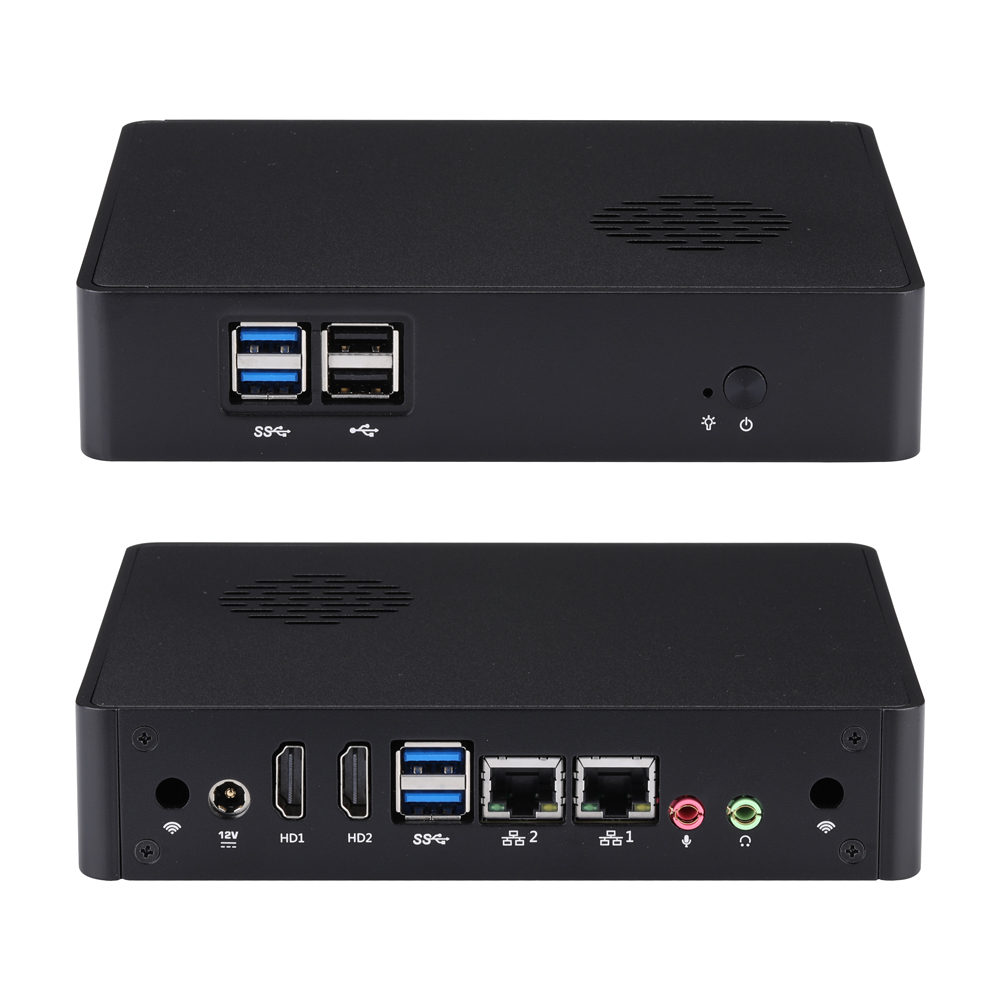

Q30400S-S03

السلسلة الأساسية

Main Features

Intel 4 th Haswell –U/Y Processor
Intel 5 th Broadwell-U Processor
2 × HDMI, 4 × RS-232
4 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 1 × mSATA, 1 × M.2
2 × Realtek Gigabit LAN

نظام المعالج

CPU	• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
مجموعة الشرائح	By CPU
الأبعاد	120 × 130mm
عدد النوى	By CPU
أقصى سرعة	By CPU
ذاكرة تخزين مؤقت L2	By CPU
BIOS	UEFI

ذاكرة

التقنية	DDR3L 1333/1600MHz SDRAM
الحد الأقصى	8GB
المقبس	1 × SO-DIMM

رسوميات

وحدة تحكم	By CPU
VRAM	Shared Memory
LVDS	1 (Option)
HDMI	2 (Support HDMI 1.4a)
شاشات متعددة	Yes

إيثرنت

واجهة	10/100/1000Mbps
وحدة تحكم	2 × Realtek Gigabit LAN
موصل	2 × RJ-45

صوت

وحدة تحكم

Realtek HD Audio

I/O أمامي

زر الطاقة	1
LED	1 × Power LED, 1 × HDD LED
USB	2 × USB 3.0, 2 × USB 2.0

الإدخال/الإخراج الخلفي

USB	2 × USB 3.0
صوت	2 (Mic-in, Line-out)
دخل تيار مستمر	1
HDMI	2
إيثرنت	2

التخزين

أقصى معدل نقل بيانات

SATA 3.0 (6.0Gb/S)

توسعة

mSATA	1 × Full-length Mini PCIe for SSD
M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe	1 × Mini PCIe,Half-length Mini PCIe for Wi-Fi, Full-length Mini PCIe for 4G by Default

موصل داخلي

LVDS	1, 2 × 10Pin, Pitch 1.0mm (Option)
رأس VGA	0
المنفذ التسلسلي	4, 2 × 5Pin, Pitch 2.0mm
RS-485	0
SATA	1, SATA 3.0 (6.0Gb/S)
موصل طاقة SATA	1, 1 × 4Pin, Pitch PH2.0mm
فتحة SIM	1
وصلة تشغيل تلقائي	Yes, 1 × 3Pin, Pitch 2.54mm
وصلة مسح CMOS	Yes, 1 × 2Pin, Pitch 2.0mm
رأس GPIO	1, 2 × 5Pin, Pitch 2.0mm
رأس USB 2.0	1, 1 × 4Pin, Pitch 2.54mm
رأس اللوحة الأمامية	1, 2 × 5Pin, Pitch 2.0mm
رأس مكبرات الصوت	1, 2 × 5Pin, Pitch 2.54mm
رأس الطاقة	1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

مؤقت مراقب التشغيل

الإخراج	From Super I/O to Drag RESETCON#
فاصل زمني	256 Segments,0,1,2,3,,,255 sec/min

الطاقة

طاقة الدخل

12V DC in, 5.5mm/2.5mm

بيئي

درجة حرارة التشغيل

0-50℃

ملحقات

Cable for HDD, Cable for Serial Port

دعم نظام التشغيل

نظام التشغيل

Windows 7, Windows 10, Linux

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB2U246-0411	Haswell	Celeron	2955U	2 / 2	1.4GHz	2M	Intel HD Graphics	15W
MB2U246-0431	Haswell	Core i3	4005U	2 / 4	1.7GHz	3M	Intel HD 4400	15W
MB2U246-0451	Haswell	Core i5	4200U	2 / 4	1.6GHz ~ 2.6GHz	3M	Intel HD 4400	15W
MB2U246-0471	Haswell	Core i7	4500U	2 / 4	1.8GHz ~ 3.0GHz	4M	Intel HD 4400	15W
MB2U246-0432	Haswell	Core i3	4010Y	2 / 4	1.3GHz	3M	Intel HD 4200	11.5W
MB2U246-0452	Haswell	Core i5	4200Y	2 / 4	1.4GHz ~ 1.9GHz	3M	Intel HD 4200	11.5W
MB2U246-0511	Broadwell	Celeron	3205U	2 / 2	1.5GHz	2M	Intel HD Graphics	15W
MB2U246-0512	Broadwell	Celeron	3215U	2 / 2	1.7GHz	2M	Intel HD Graphics	15W
MB2U246-0521	Broadwell	Pentium	3805U	2 / 2	1.9GHz	2M	Intel HD Graphics	15W
MB2U246-0531	Broadwell	Core i3	5005U	2 / 4	2.0GHz	3M	Intel HD 5500	15W
MB2U246-0551	Broadwell	Core i5	5200U	2 / 4	2.2GHz ~ 2.7GHz	3M	Intel HD 5500	15W
MB2U246-0571	Broadwell	Core i7	5500U	2 / 4	2.4GHz ~ 3.0GHz	4M	Intel HD 5500	15W
