MB2U246-0400 image 11 / 8

Motherboard MB2U246-0400 Series

Model: MB2U246-0400

Total LAN2
LAN Speed1G RJ45
Serial Ports4

Key Specs

CPU
Haswell / Broadwell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA
Board Size
120x120

Products Using This Board (3)

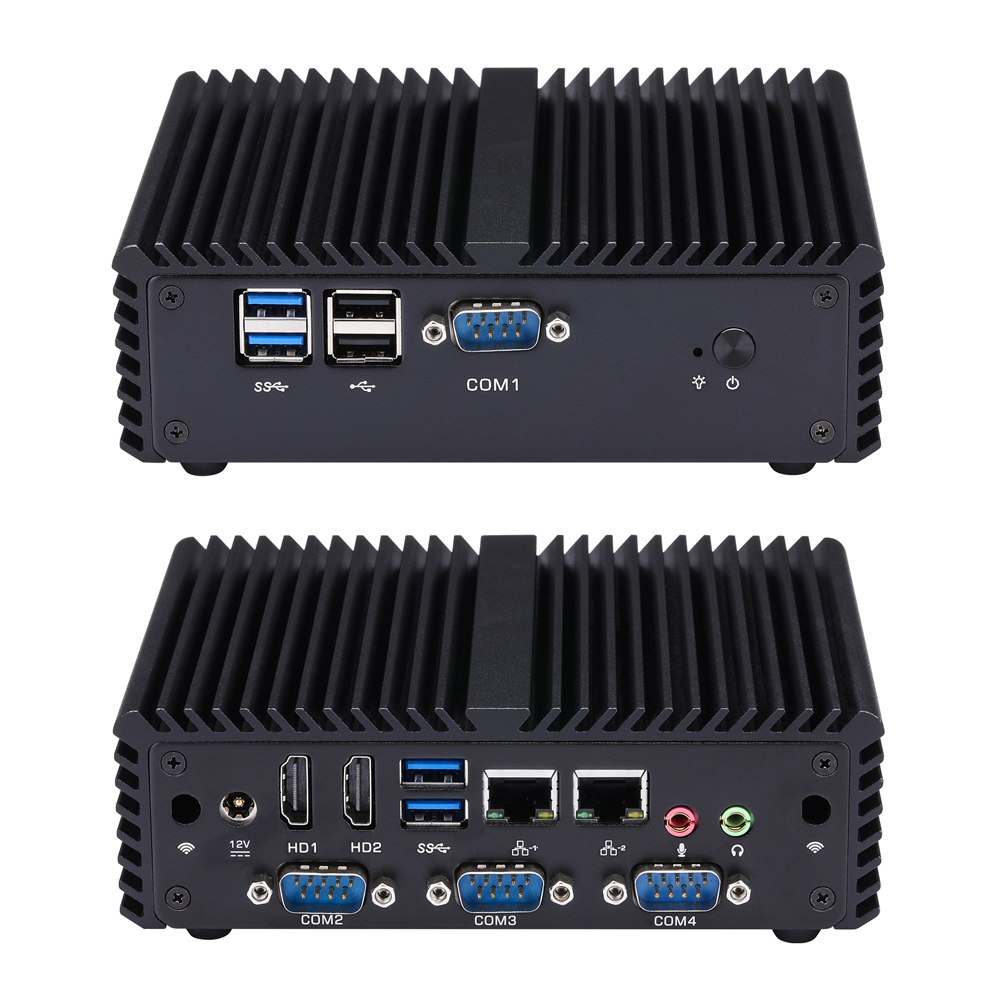

Q400P-S08

Q400P-S08

سلسلة المنافذ التسلسلية المتعددة

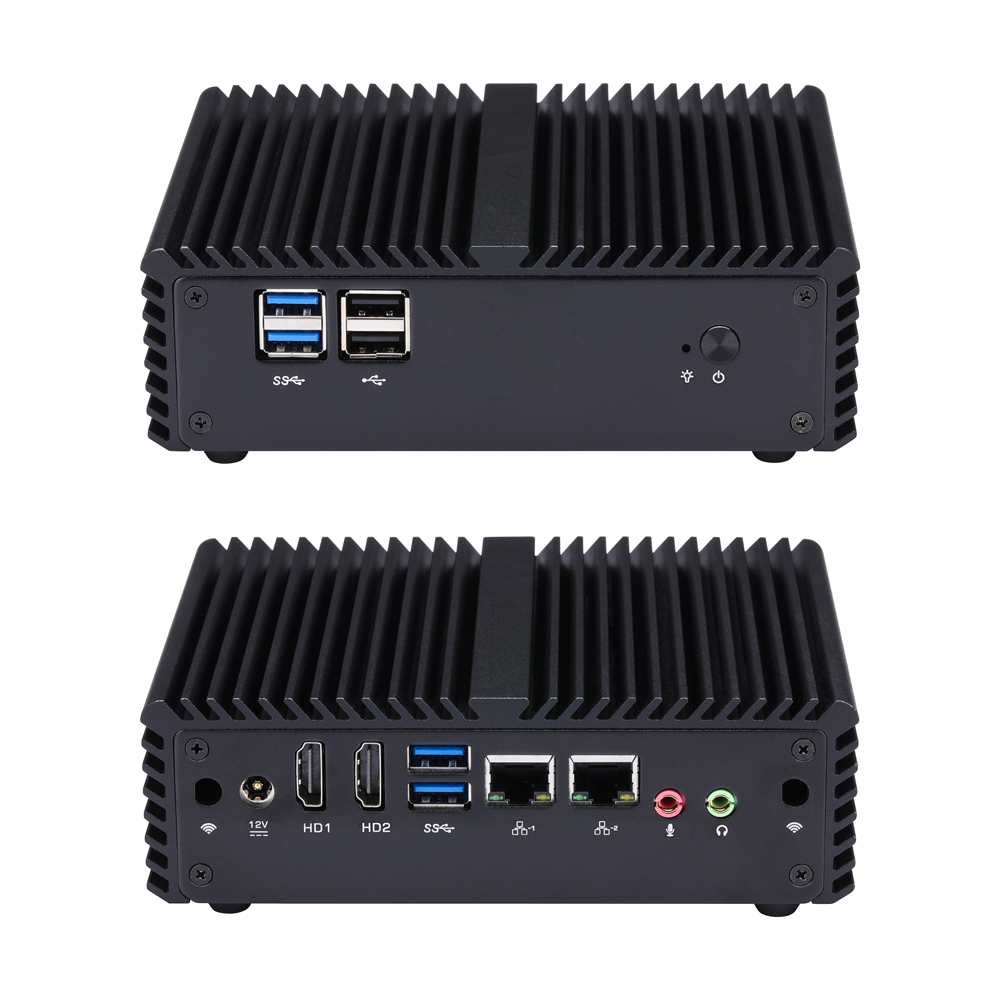

Q400S-S08

Q400S-S08

السلسلة الأساسية

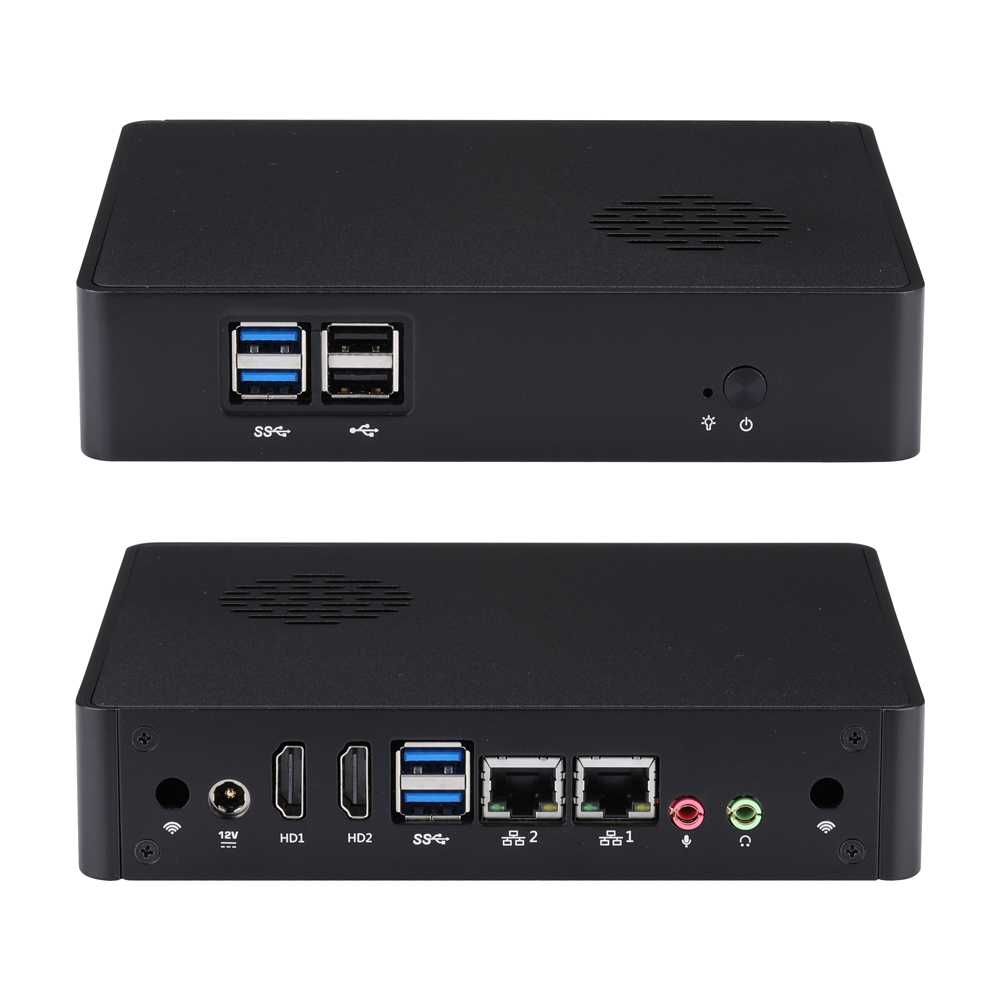

Q400S-S03

Q400S-S03

السلسلة الأساسية

5015U5020U5200U5300U5250U5500U5600UQ2955UG2-HQ4005UG2-HQ4200UG2-HQ4500UG2-HQ4010YG2-HQ4200YG2-HQ3205UG2-HQ3215UG2-HQ3805UG2-HQ5005UG2-HQ5200UG2-HQ5500UG2-HIntelHaswellBroadwellCeleronPentiumCore i3Core i5Core i72955U2980U3556U3558U4005U4010U4025U4030U4100U4120U4010Y4020Y4030Y4200Y4202Y4210Y4220Y4300Y4302Y4200U4210U4300U4310U4258U4278U4288U4308U4500U4510U4550U4600U4650U4610Y3205U3215U3805U3825U5005U5010U

Main Features

  • Intel 4 th Haswell –U/Y Processor
  • Intel 5 th Broadwell-U Processor
  • 2 × HDMI, 4 × RS-232
  • 4 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
  • 2 × Mini-PCIe, 1 × mSATA
  • 2 × Realtek Gigabit LAN

نظام المعالج

CPU• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
مجموعة الشرائحBy CPU
الأبعاد120 × 130mm
عدد النوىBy CPU
أقصى سرعةBy CPU
ذاكرة تخزين مؤقت L2By CPU
BIOSUEFI

ذاكرة

التقنيةDDR3L 1333/1600MHz SDRAM
الحد الأقصى8GB
المقبس1 × SO-DIMM

رسوميات

وحدة تحكمBy CPU
VRAMShared Memory
LVDS1 (Option)
HDMI2 (Support HDMI 1.4a)
شاشات متعددةYes

إيثرنت

واجهة10/100/1000Mbps
وحدة تحكم2 × Realtek Gigabit LAN
موصل2 × RJ-45

صوت

وحدة تحكمRealtek HD Audio

I/O أمامي

زر الطاقة1
LED1 × Power LED
USB2 × USB 3.0, 2 × USB 2.0

الإدخال/الإخراج الخلفي

USB2 × USB 3.0
صوت2 (Mic-in, Line-out)
دخل تيار مستمر1
HDMI2
إيثرنت2

التخزين

أقصى معدل نقل بياناتSATA 3.0 (6.0Gb/S)

توسعة

mSATA1 × Full-length Mini PCIe for SSD
Mini-PCIe1× Full-length Mini PCIe for 4G
Mini-PCIe1× Half-length Mini PCIe for Wi-Fi Module

موصل داخلي

LVDS1, 2 × 10Pin, Pitch 1.0mm (Option)
رأس VGA0
المنفذ التسلسلي4, 2 × 5Pin, Pitch 2.0mm
RS-4850
SATA1, SATA 3.0 (6.0Gb/S)
موصل طاقة SATA1, 1 × 4Pin, Pitch PH2.0mm
فتحة SIM1
وصلة تشغيل تلقائيYes, 1 × 3Pin, Pitch 2.54mm
وصلة مسح CMOS0
رأس GPIO1, 2 × 5Pin, Pitch 2.0mm
رأس USB 2.01, 1 × 4Pin, Pitch 2.54mm
رأس اللوحة الأمامية1, 2 × 5Pin, Pitch 2.0mm
رأس مكبرات الصوت1, 2 × 5Pin, Pitch 2.54mm
رأس الطاقة1, 1 × 2Pin, Pitch 5.5mm (Option)

مؤقت مراقب التشغيل

الإخراجFrom Super I/O to Drag RESETCON#
فاصل زمني256 Segments,0,1,2,3,,,255 sec/min

الطاقة

طاقة الدخل12V DC in, 5.5mm/2.5mm

بيئي

درجة حرارة التشغيل0-50℃

ملحقات

ملحقاتCable for HDD, Cable for Serial Port

دعم نظام التشغيل

نظام التشغيلWindows 7, Windows 10, Linux

Package Contents

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 3

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q2955UG2-H Haswell Celeron 2955U 2 / 2 1.4GHz 2M Intel HD Graphics 15W
Q4005UG2-H Haswell Core i3 4005U 2 / 4 1.7GHz 3M Intel HD 4400 15W
Q4200UG2-H Haswell Core i5 4200U 2 / 4 1.6GHz ~ 2.6GHz 3M Intel HD 4400 15W
Q4500UG2-H Haswell Core i7 4500U 2 / 4 1.8GHz ~ 3.0GHz 4M Intel HD 4400 15W
Q4010YG2-H Haswell Core i3 4010Y 2 / 4 1.3GHz 3M Intel HD 4200 11.5W
Q4200YG2-H Haswell Core i5 4200Y 2 / 4 1.4GHz ~ 1.9GHz 3M Intel HD 4200 11.5W
Q4258UG2-H Haswell Core i5 4258U 2 / 4 2.4GHz ~ 2.9GHz 3M Intel I ris Graphics 5100 28W
Q3205UG2-H Broadwell Celeron 3205U 2 / 2 1.5GHz 2M Intel HD Graphics 15W
Q3215UG2-H Broadwell Celeron 3215U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q3805UG2-H Broadwell Pentium 3805U 2 / 2 1.9GHz 2M Intel HD Graphics 15W
Q5005UG2-H Broadwell Core i3 5005U 2 / 4 2.0GHz 3M Intel HD 5500 15W
Q5200UG2-H Broadwell Core i5 5200U 2 / 4 2.2GHz ~ 2.7GHz 3M Intel HD 5500 15W
Q5500UG2-H Broadwell Core i7 5500U 2 / 4 2.4GHz ~ 3.0GHz 4M Intel HD 5500 15W
